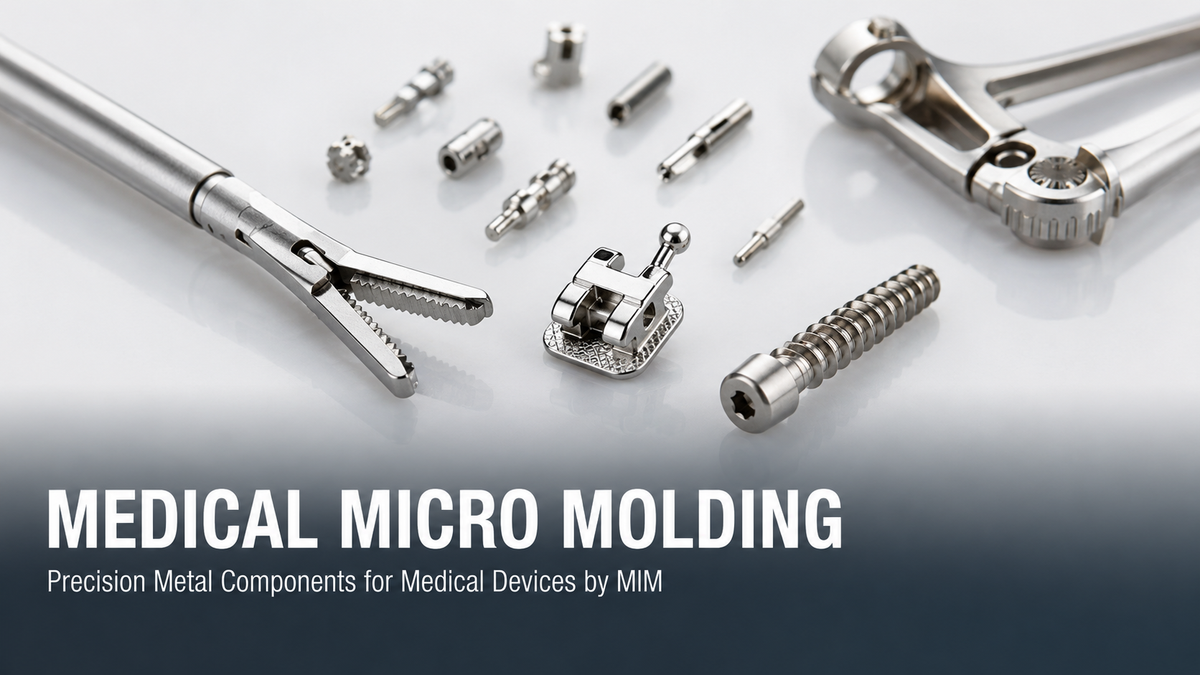

Micromodellazione medicale: componenti metallici di precisione per dispositivi medici mediante MIM

La miniaturizzazione dei dispositivi medicali - trainata dalla chirurgia mini-invasiva, dalla diagnostica indossabile e dai sistemi di somministrazione dei farmaci di nuova generazione - impone requisiti sempre più stringenti ai processi di produzione utilizzati per realizzare componenti metallici di precisione. Pezzi che un tempo potevano essere lavorati singolarmente a basso volume devono ora essere prodotti in quantità annue di decine o centinaia di migliaia di unità, con dimensioni misurate in frazioni di millimetro, utilizzando leghe biocompatibili e rispettando tolleranze ristrette.

Lo stampaggio a iniezione dei metalli (MIM) è diventato il processo di produzione standard per questa categoria di componenti. Il termine stampaggio medicale di microcomponenti è utilizzato in senso ampio nel settore - in molti contesti si riferisce allo stampaggio a iniezione di microcomponenti in plastica per punte di cateteri, connettori e alloggiamenti. Questo articolo si concentra specificamente sullo stampaggio medicale di microcomponenti metallici mediante MIM: la produzione di componenti metallici complessi e miniaturizzati per dispositivi medicali, nei casi in cui la plastica non è un'opzione e la lavorazione meccanica non è economicamente sostenibile ai volumi di produzione.

Che cos'è lo stampaggio medicale di microcomponenti nel contesto del MIM?

Nel MIM, il termine "micro" si riferisce generalmente a pezzi con dimensioni complessive inferiori a 20–25 mm, singole caratteristiche inferiori a 1 mm, pesi inferiori a 1 g e spessori delle pareti fino a 0,3–0,5 mm. Non si tratta di limiti assoluti - alcuni componenti medicali MIM sono più grandi - ma questa scala rappresenta l'ambito in cui i vantaggi del MIM rispetto ai processi alternativi di produzione dei metalli sono più evidenti.

Su scala micrometrica, l'economia e le capacità dei processi di produzione convenzionali cambiano radicalmente. La lavorazione CNC di un componente in acciaio inossidabile da 0,8 g con cavità interne, fori passanti e filettature può richiedere 8–15 minuti di lavorazione per pezzo e generare l'80–90% di scarto di materiale. Con una produzione di 50.000 pezzi all'anno, il costo di lavorazione per pezzo è proibitivo. Il MIM produce la stessa geometria in un tempo ciclo misurato in secondi, utilizzando un feedstock con uno spreco di materiale quasi nullo, a una frazione del costo per pezzo.

Perché il MIM viene utilizzato per i microcomponenti medicali

Capacità geometriche su scala micrometrica

Le caratteristiche che definiscono i microcomponenti medicali di precisione - meccanismi delle ganasce, geometrie delle clip, elementi di bloccaggio, perni di articolazione, filettature fini e pareti sottili - vengono formate nello stampo MIM. Questa geometria emerge durante la fase di stampaggio a iniezione: sottosquadri, fori passanti, cavità interne e profili curvi complessi sono tutti realizzabili mediante la progettazione dello stampo, senza ricorrere a lavorazioni secondarie.

A microscala, questo aspetto è più importante che in qualsiasi altra gamma dimensionale. Una punta di ganascia laparoscopica da 15 mm con quattro caratteristiche interne e un foro di articolazione da 0,5 mm richiederebbe almeno tre piazzamenti di lavorazione e diversi utensili da taglio specializzati. L'equivalente MIM viene prodotto come un unico componente near-net-shape, con tutte le caratteristiche interne ed esterne formate simultaneamente. Le operazioni secondarie sono limitate alle superfici di accoppiamento critiche - una frazione del costo totale di lavorazione.

Materiali biocompatibili per volumi di produzione

I componenti medicali MIM sono prodotti con leghe per le quali sono disponibili dati consolidati di biocompatibilità: acciaio inossidabile 316L per strumenti generici e applicazioni adiacenti agli impianti, 17-4PH per componenti strutturali a maggiore resistenza e Ti-6Al-4V per applicazioni impiantabili e compatibili con la risonanza magnetica. Tutte e tre vengono lavorate di routine mediante MIM a volumi di produzione, con densità dopo la sinterizzazione del 96–99%, che garantiscono proprietà meccaniche prossime a quelle delle leghe lavorate per deformazione plastica.

Le stesse leghe lavorate singolarmente da barre a microscala presentano un tasso di scarto del materiale dell'80–95%: la maggior parte del materiale di partenza viene asportata. Il MIM utilizza una materia prima in polvere che viene consumata quasi interamente nel pezzo finito, un aspetto importante sia dal punto di vista economico sia pratico quando si lavora con leghe medicali pregiate come il Ti-6Al-4V.

Volume e costanza della produzione

I volumi di produzione dei dispositivi medici per i componenti degli strumenti chirurgici variano tipicamente tra 10.000 e 500.000 pezzi all'anno. Il ciclo di stampaggio a iniezione MIM - tipicamente di 15–45 secondi - consente agli stampi multi-impronta di produrre 4, 8 o 16 pezzi per ciclo, supportando volumi annuali elevati a costi unitari stabili. Una volta qualificati lo stampo e il processo, la costanza da pezzo a pezzo è garantita dalla geometria dello stampo stesso, anziché dall'abilità dell'operatore, aspetto fondamentale nella produzione regolamentata di dispositivi medici.

Applicazioni chiave del micromolding medicale mediante MIM

Strumenti chirurgici minimamente invasivi

Gli strumenti MIS - pinze laparoscopiche, applicatori di clip, pinze da biopsia e porta-aghi - richiedono meccanismi miniaturizzati delle ganasce, elementi di articolazione e componenti funzionali di perno che combinano geometria precisa con la resistenza e la resistenza alla corrosione dell'acciaio inossidabile per uso chirurgico. Questi componenti hanno in genere una lunghezza di 10–30 mm, un peso inferiore a un grammo e richiedono caratteristiche - fori di articolazione, profili delle ganasce, tacche di bloccaggio - la cui lavorazione individuale è troppo costosa. Il MIM li produce nei volumi necessari alla produzione commerciale di strumenti chirurgici.

Gli accessori endoscopici, inclusi i componenti delle coppe delle pinze da biopsia, i componenti dei cestelli per il recupero di corpi estranei e i componenti delle cartucce per clip emostatiche, seguono lo stesso profilo: piccoli, complessi, in acciaio inossidabile e prodotti in grandi volumi.

Componenti ortopedici e spinali

I componenti delle viti ossee, i dispositivi per la fissazione spinale e i piccoli componenti per la fissazione ortopedica utilizzano il MIM per gli stessi motivi: forme di filettatura complesse, incavi di trasmissione, caratteristiche di bloccaggio sottosquadra e dimensioni ridotte che, nel loro insieme, rendono costosa la lavorazione meccanica. I componenti MIM in 17-4PH e Ti-6Al-4V offrono il rapporto resistenza/peso richiesto dalle applicazioni ortopediche portanti, con i volumi e i costi unitari necessari alle aziende di dispositivi medicali.

Componenti dentali

Le staffe ortodontiche - una delle applicazioni medicali del MIM più consolidate a livello globale - sono prodotte quasi esclusivamente mediante MIM. La geometria della staffa comprende una scanalatura di precisione per l'inserimento dell'arco ortodontico, alette di legatura e una base di incollaggio con caratteristiche di ritenzione a rete o a cuscinetto, il tutto in un componente dal peso di circa 0,08–0,15 g. La lavorazione meccanica manuale delle staffe ortodontiche non è commercialmente sostenibile. Il MIM produce ogni anno milioni di staffe in acciaio inossidabile 316L, con tolleranze costanti sulla larghezza della scanalatura pari a ±0,02 mm.

Anche i sottocomponenti degli abutment per impianti dentali, gli inserti per impugnature di strumenti e i componenti dei manipoli vengono prodotti mediante MIM, sia in acciaio inossidabile sia in titanio.

Dispositivi per la somministrazione dei farmaci

I componenti degli attuatori delle valvole, i corpi delle valvole dosatrici e gli elementi meccanici funzionali degli autoiniettori e degli inalatori utilizzano sempre più spesso componenti in acciaio inossidabile ottenuti mediante MIM, là dove la plastica non è in grado di soddisfare i requisiti di carico meccanico, stabilità dimensionale o cicli di sterilizzazione. La geometria di precisione dei meccanismi delle valvole per la somministrazione dei farmaci - sedi delle molle, steli di azionamento, camere di dosaggio - si adatta perfettamente alla capacità del MIM di produrre componenti quasi a forma finita.

Selezione dei materiali per microcomponenti medicali MIM

Acciaio inossidabile 316L è il materiale più utilizzato per i componenti medicali MIM. È biocompatibile secondo ISO 10993, resistente alla corrosione nei fluidi corporei e negli ambienti di sterilizzazione e può essere elettrolucidato fino a ottenere una superficie liscia e facilmente pulibile. La MIM in 316L raggiunge una UTS di 480–520 MPa allo stato di sinterizzazione, che aumenta a 600–700 MPa con la deformazione a freddo. È il materiale standard per strumenti chirurgici, bracket ortodontici, componenti endoscopici e involucri per strumenti.

Acciaio inossidabile 17-4PH offre una resistenza superiore rispetto al 316L - UTS di 900–1.100 MPa dopo il trattamento termico H900 - per componenti strutturali soggetti a carichi meccanici più elevati. Viene utilizzato per componenti di fissazione ortopedica, elementi strutturali di strumenti chirurgici e componenti per i quali la resistenza del 316L è insufficiente. Il 17-4PH è biocompatibile e resistente alla corrosione, sebbene contenga una piccola quantità di rame che potrebbe richiedere una valutazione della biocompatibilità specifica per l'applicazione in caso di uso impiantabile.

Ti-6Al-4V è il materiale preferito per i componenti impiantabili e le applicazioni che richiedono compatibilità con la risonanza magnetica. Presenta il più elevato rapporto resistenza/peso tra i materiali MIM medicali, è pienamente biocompatibile secondo ISO 10993 e ASTM F136 ed è radiotrasparente nelle applicazioni di diagnostica per immagini. La MIM in Ti-6Al-4V è più impegnativa da lavorare rispetto all'acciaio inossidabile - richiede la sinterizzazione sotto vuoto e un controllo accurato dell'atmosfera - e comporta un costo unitario più elevato, ma è la scelta corretta quando sono richieste l'impiantabilità o la compatibilità con la risonanza magnetica.

Considerazioni progettuali per componenti medicali micro MIM

Dimensione minima delle caratteristiche: La MIM può produrre in modo affidabile caratteristiche fino a circa 0.3 mm su scala micro. Al di sotto di questa soglia, la coerenza del riempimento delle caratteristiche diminuisce e la ripetibilità dimensionale si riduce. Per caratteristiche inferiori a 0.5 mm, consultare il team di produzione durante la revisione DFM.

Spessore delle pareti: Spessore minimo delle pareti di 0.3–0.5 mm per i componenti micrometrici. Le pareti più sottili aumentano la fragilità durante la manipolazione dei componenti verdi e bruni. Uno spessore uniforme delle pareti riduce al minimo il ritiro differenziale durante la sinterizzazione e migliora la rettilineità del componente.

Raggi degli angoli: Gli angoli interni dovrebbero avere un raggio minimo di 0.1–0.2 mm per ridurre la concentrazione delle tensioni. Su scala micro, gli angoli interni acuti causano inoltre usura dello stampo e problemi di riempimento durante l'iniezione.

Tolleranze: Le tolleranze dimensionali allo stato di sinterizzazione per i componenti medicali micro-MIM sono generalmente pari a ±0,3–0,5% della dimensione nominale. Per le caratteristiche critiche — diametri dei fori di articolazione, larghezze delle scanalature delle ganasce, superfici di accoppiamento — la rettifica secondaria, l'elettroerosione o la lappatura consentono di ottenere tolleranze di ±0,01–0,02 mm. Specificare operazioni secondarie solo sulle superfici realmente funzionali per contenere i costi.

Finitura superficiale: Una Ra di 0,8–1,6 µm allo stato di sinterizzazione è lo standard. L'elettrolucidatura riduce la Ra a 0,2–0,4 µm e migliora contemporaneamente la resistenza alla corrosione dissolvendo lo strato superficiale e passivando la superficie in acciaio inossidabile — è una pratica standard per i componenti degli strumenti medici ed è fortemente raccomandata per le superfici a contatto con fluidi o adiacenti a impianti.

Qualità e conformità normativa

La produzione medicale MIM per i produttori di dispositivi richiede una gestione della qualità conforme alla norma ISO 13485 — lo standard di gestione della qualità specifico per le catene di fornitura dei dispositivi medici. La certificazione ISO 13485 copre l'intero processo produttivo, dalla qualificazione della materia prima fino all'ispezione finale e alla documentazione della tracciabilità.

La biocompatibilità del materiale MIM viene confermata rispetto agli standard ISO 10993 mediante la verifica della composizione chimica e, per le applicazioni impiantabili, mediante test formali di biocompatibilità. La densità di sinterizzazione viene verificata con il metodo di Archimede per confermare che il pezzo soddisfi la specifica di densità richiesta dalle proprietà meccaniche del materiale.

Il controllo dimensionale dei componenti medicali micro-MIM utilizza sistemi di misurazione CMM o sistemi di misurazione ottica in grado di risolvere caratteristiche fino al livello di 0,01 mm. La documentazione del controllo del primo articolo (FAI) viene fornita prima dell'autorizzazione alla produzione e comprende tutte le dimensioni del disegno, la certificazione del materiale, la verifica della densità e la misurazione della finitura superficiale.

Per i componenti dei dispositivi impiantabili, la tracciabilità del materiale dal lotto di polvere grezza fino al pezzo finito viene mantenuta per tutta la documentazione di produzione.

Caso applicativo: punta della ganascia MIM per pinza laparoscopica monouso

Un cliente di dispositivi medici che sviluppava una pinza laparoscopica monouso da 5 mm richiedeva componenti delle punte delle ganasce in acciaio inossidabile 316L. La geometria delle ganasce includeva una superficie di presa profilata, un foro di articolazione da 0,8 mm, due tacche di bloccaggio contrapposte e una scanalatura di ritenzione della molla: sette caratteristiche geometriche distinte in un ingombro di 12 mm × 3 mm × 2,5 mm, con un peso finito di 0,4 g.

I primi prototipi sono stati lavorati a CNC a partire da una barra in 316L. Il costo di lavorazione al volume di produzione previsto di 80.000 coppie all'anno è stato valutato e ritenuto commercialmente insostenibile: il tempo ciclo per ganascia superava i 12 minuti con un processo a 4 piazzamenti, generando un costo unitario incompatibile con il prezzo dei dispositivi monouso.

La geometria è stata esaminata per verificarne l'idoneità al MIM. Tutte e sette le caratteristiche erano realizzabili allo stato sinterizzato: il foro del perno era formato da un'anima nello stampo; le tacche di bloccaggio e la scanalatura per la molla erano formate da carrelli. Le operazioni secondarie erano limitate all'alesatura del foro del perno fino al diametro finale (±0.015 mm) e all'elettrolucidatura per migliorare la finitura superficiale e la resistenza alla corrosione.

Con un volume annuale di 80.000 coppie, il costo unitario MIM, inclusi alesatura secondaria ed elettrolucidatura, era inferiore del 78% rispetto al costo del componente lavorato meccanicamente. La FAI è stata completata in 6 settimane dalla consegna dello stampo. Il programma è passato alla qualifica di produzione nell'ambito del piano qualità ISO 13485 del cliente.

Cosa fornire per un preventivo di microcomponenti medicali MIM

• Disegno tecnico 2D con tutte le dimensioni, tolleranze e requisiti di finitura superficiale — comprese le indicazioni GD&T sulle caratteristiche funzionali
• Modello 3D in formato STEP, STP, X_T o IGES
• Specifiche del materiale — 316L, 17-4PH, Ti-6Al-4V o altro
• Biocompatibilità e stato normativo — testato secondo ISO 10993, impiantabile, di grado strumentale o monouso
• Volume annuale e quantità di prototipi/campioni
• Requisiti di finitura post-sinterizzazione — elettrolucidatura, passivazione, rettifica, lappatura, rivestimento
• Requisiti della documentazione sulla qualità — ISO 13485, FAI, tracciabilità dei materiali, certificato di conformità

Domande frequenti

Che cos'è il microstampaggio medicale?

Nel contesto dei componenti metallici, il microstampaggio medicale si riferisce alla produzione di microcomponenti metallici di precisione per dispositivi medicali mediante Metal Injection Molding. Si applica a componenti con dimensioni generalmente inferiori a 25 mm, caratteristiche inferiori a 1 mm e peso inferiore a 1 g, prodotti con leghe biocompatibili come acciaio inossidabile 316L, 17-4PH o Ti-6Al-4V, destinati all'uso in strumenti chirurgici, dispositivi ortopedici, applicazioni dentali e sistemi di somministrazione di farmaci.

Quali materiali vengono utilizzati per i microcomponenti medicali MIM?

L'acciaio inossidabile 316L è il materiale più comunemente utilizzato per i componenti MIM di strumenti chirurgici e dentali grazie alla sua biocompatibilità, resistenza alla corrosione ed elettrolucidabilità. Il 17-4PH offre una resistenza maggiore per componenti strutturali ortopedici e per strumenti. Il Ti-6Al-4V viene utilizzato per applicazioni impiantabili e compatibili con la risonanza magnetica che richiedono la massima biocompatibilità e il miglior rapporto resistenza/peso. Tutti e tre i materiali vengono lavorati regolarmente tramite MIM in volumi di produzione.

Quali tolleranze si possono ottenere per i microcomponenti medicali MIM?

Le tolleranze allo stato sinterizzato sono pari a ±0.3–0.5% della dimensione nominale. Le operazioni secondarie consentono di ottenere tolleranze più ristrette sulle caratteristiche critiche: la rettifica e l'alesatura producono ±0.01–0.02 mm sui diametri dei fori e sulle superfici di accoppiamento; la lappatura raggiunge una rugosità superficiale inferiore a Ra 0.2 µm sulle superfici di contatto funzionali. L'elettrolucidatura è lo standard per la resistenza alla corrosione e la pulizia superficiale dei componenti per strumenti medicali.

Il MIM per dispositivi medici richiede la certificazione ISO 13485?

La certificazione ISO 13485 è lo standard di gestione della qualità pertinente per i fornitori di componenti per dispositivi medici. Copre il controllo dei processi, la tracciabilità, la documentazione e i requisiti di ispezione specifici della catena di fornitura dei dispositivi medici. Confermate tempestivamente i requisiti del sistema qualità con il vostro team qualità durante il processo di selezione dei fornitori, poiché i requisiti di documentazione e tracciabilità per i componenti medicali aggiungono tempi e costi al processo di preventivazione.

Come si confronta il MIM con la lavorazione CNC per i microcomponenti medicali?

Per geometrie complesse su scala micrometrica e volumi di produzione superiori a circa 5.000–10.000 pezzi all'anno, il MIM è significativamente più conveniente della lavorazione CNC. I tempi di ciclo di lavorazione per piccoli componenti complessi sono di 5–15+ minuti per pezzo, con molteplici attrezzaggi; i tempi di ciclo del MIM sono di 15–45 secondi con stampi multi-impronta. Il MIM elimina inoltre l'80–95% degli scarti di materiale tipici della lavorazione da barra. Per volumi molto ridotti, la prototipazione o componenti geometricamente semplici, la lavorazione resta più rapida da predisporre e più flessibile per le modifiche progettuali.

Conclusione

Il microstampaggio medicale tramite MIM affronta la sfida fondamentale della produzione di componenti medicali metallici complessi e miniaturizzati, con i volumi e i costi unitari richiesti dalla produzione commerciale di dispositivi medici. Quando la lavorazione CNC raggiunge i propri limiti economici su scala micrometrica, il MIM continua a offrire geometrie quasi a forma finita, proprietà del materiale prossime a quelle del materiale lavorato e un'infrastruttura di documentazione della qualità conforme alle esigenze delle catene di fornitura regolamentate dei dispositivi medici. Contattateci inviando il vostro disegno e i requisiti applicativi per una revisione DFM e un preventivo.
