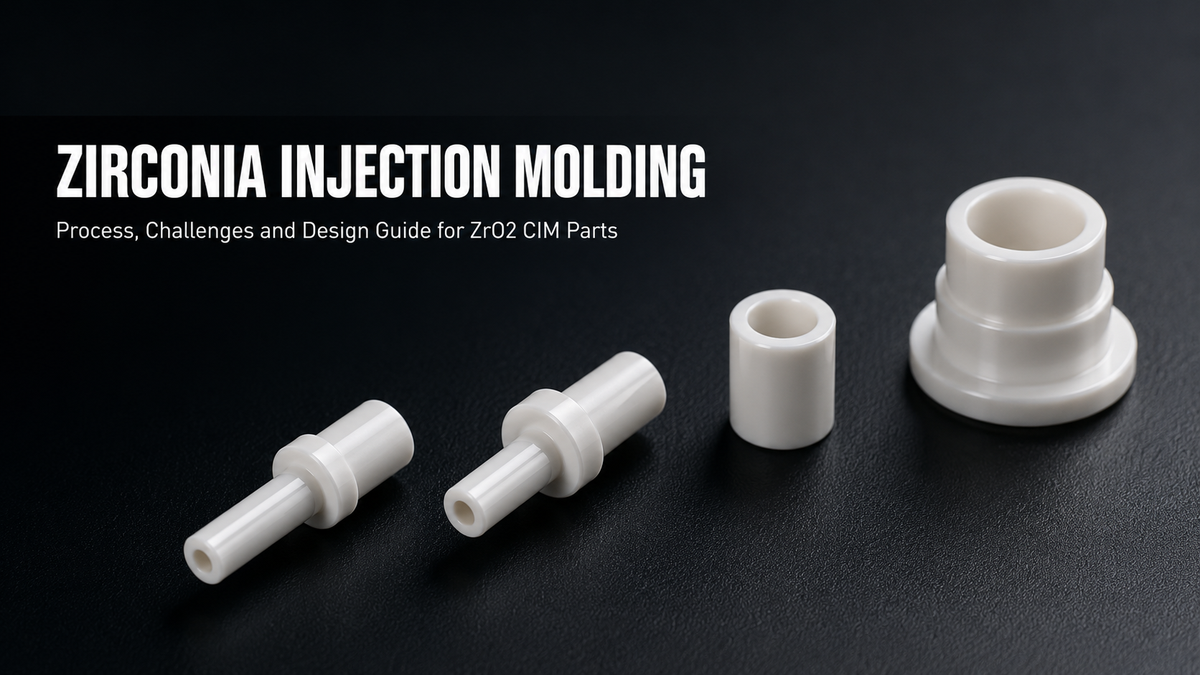

Stampaggio a iniezione della zirconia: processo, sfide e guida alla progettazione di componenti CIM in ZrO2

I componenti ceramici in zirconia sono utilizzati in alcune delle applicazioni di precisione più esigenti - componenti per impianti dentali, ferrule per fibre ottiche, attrezzature per la movimentazione dei semiconduttori e componenti industriali antiusura. In ciascuna di queste categorie, la maggior parte dei componenti complessi in zirconia prodotti in grandi volumi viene realizzata mediante stampaggio a iniezione della ceramica (CIM), comunemente definito stampaggio a iniezione della zirconia.

Il CIM consente di produrre geometrie tridimensionali complesse in ZrO2 con una precisione quasi a forma finita e a volumi tali da rendere i costi dei componenti sostenibili per le applicazioni commerciali. Tuttavia, la zirconia è uno dei materiali CIM tecnicamente più impegnativi. La stabilità di fase durante la sinterizzazione, il controllo del ritiro e il comportamento durante la rimozione del legante richiedono tutti un'attenta ingegnerizzazione del processo, diversa da quella dell'allumina o di altre ceramiche strutturali.

Questa guida illustra l'intero processo di stampaggio a iniezione della zirconia, le specifiche sfide tecniche associate a ZrO2, le regole di progettazione che consentono di ottenere componenti affidabili e il confronto tra CIM e metodi alternativi di produzione della zirconia.

La zirconia è adatta allo stampaggio a iniezione?

Sì - la zirconia è una delle ceramiche avanzate più comunemente lavorate mediante CIM, seconda solo all'allumina in termini di volume di produzione globale. La sua idoneità deriva da diversi fattori pratici:

• La polvere fine di ZrO2 con una dimensione mediana delle particelle inferiore a 0,5 µm è disponibile commercialmente con purezza e distribuzione granulometrica costanti
• Il feedstock di zirconia raggiunge un contenuto stabile di solidi del 55-62% in volume nei sistemi leganti termoplastici standard
• La sinterizzazione in atmosfera d'aria è sufficiente per il 3Y-TZP - non sono necessarie atmosfera controllata né condizioni di vuoto
• La rettifica al diamante post-sinterizzazione consente di ottenere tolleranze dimensionali finali non raggiungibili allo stato grezzo di sinterizzazione

La sfida principale è che le prestazioni meccaniche finali della zirconia dipendono criticamente dal controllo del ciclo di sinterizzazione. A differenza dell'allumina, relativamente tollerante alle variazioni dei parametri di sinterizzazione, la resistenza e la tenacità della zirconia dipendono dal mantenimento di una specifica fase cristallografica - la fase tetragonale metastabile - durante tutte le fasi di lavorazione. L'allontanamento da questa fase comporta un significativo peggioramento delle proprietà meccaniche.

Il processo di stampaggio a iniezione della zirconia, passo dopo passo

Preparazione del feedstock

Il feedstock di ZrO2 viene preparato miscelando polvere fine di zirconia stabilizzata con ittria - in genere ittria al 3% molare (3Y-TZP) per applicazioni strutturali - con un sistema legante termoplastico. Il legante è generalmente costituito da cera di paraffina come legante primario, polietilene o polipropilene come legante strutturale e acido stearico come agente di accoppiamento e lubrificante.

Il carico di solidi, ovvero la proporzione volumetrica di polvere ceramica nella materia prima, è generalmente pari al 55–62% in volume per la zirconia. Un carico di solidi più elevato migliora la precisione dimensionale e riduce il tempo di rimozione del legante, ma aumenta la viscosità della materia prima e i requisiti di pressione di iniezione. Un carico di solidi uniforme tra i lotti di produzione è essenziale per garantire la ripetibilità dimensionale da un lotto all'altro.

La materia prima viene miscelata in un miscelatore riscaldato a doppia vite o in un miscelatore a pale sigma, quindi granulata per l'uso nella macchina per lo stampaggio a iniezione.

Stampaggio a iniezione

La materia prima a base di zirconia viene iniettata in stampi di precisione in acciaio a temperature di fusione di circa 150–185°C e a temperature dello stampo di 40–60°C. La pressione di iniezione varia in base alla geometria del pezzo, ma generalmente rientra nell'intervallo 50–150 MPa.

Il risultato, il pezzo verde, contiene la geometria completa dello stampaggio con dimensioni leggermente maggiorate per tenere conto del ritiro da sinterizzazione. I pezzi verdi sono fragili e devono essere maneggiati con cura. La geometria dello stampo è progettata per tenere conto del ritiro lineare del 18–22% che si verifica nella successiva fase di sinterizzazione.

Rimozione del legante

La rimozione del legante elimina il sistema legante dal pezzo verde, lasciando un "pezzo marrone" poroso che mantiene la geometria stampata. Per la CIM della zirconia sono comuni due approcci:

Rimozione del legante mediante solvente: Il pezzo verde viene immerso in un solvente, generalmente eptano o esano a 40–60°C, che dissolve selettivamente il componente principale in cera di paraffina. Dopo la rimozione del legante mediante solvente, viene rimosso circa il 70–80% del legante. Questa operazione richiede generalmente da 4 a 24 ore, a seconda dello spessore delle pareti del pezzo.

Rimozione termica del legante: Il pezzo marrone sottoposto alla rimozione del legante mediante solvente viene quindi sottoposto alla rimozione termica del legante in un forno con atmosfera controllata (generalmente aria per la zirconia) fino a circa 500–600°C. Il legante residuo della struttura brucia, lasciando un corpo ceramico poroso con una porosità di circa il 40–45%. Le velocità di riscaldamento durante la rimozione termica del legante devono essere controllate attentamente: un riscaldamento eccessivamente rapido provoca l'accumulo di pressione del vapore del legante all'interno del pezzo, causando formazione di bolle, crepe o delaminazione.

Sinterizzazione e controllo della stabilità di fase

La sinterizzazione è la fase tecnicamente più critica dello stampaggio a iniezione della zirconia. Il pezzo marrone viene caricato in un forno ad alta temperatura e sinterizzato a circa 1.350–1.450°C in atmosfera d'aria. Durante la sinterizzazione, i granuli di polvere ceramica si legano e si densificano, eliminando la porosità e raggiungendo le proprietà meccaniche finali.

Per il 3Y-TZP, il ciclo di sinterizzazione deve essere controllato per raggiungere simultaneamente due obiettivi: densificazione completa (oltre il 99% della densità teorica) e conservazione della fase tetragonale metastabile a temperatura ambiente. Entrambi sono influenzati dalla temperatura di sinterizzazione e dal tempo di mantenimento:

• Temperatura di sinterizzazione troppo bassa o tempo di mantenimento troppo breve → densità insufficiente, bassa resistenza meccanica
• Temperatura di sinterizzazione eccessiva o tempo di mantenimento troppo lungo → crescita dei grani oltre ~0.5 µm → trasformazione spontanea da tetragonale a monoclina → riduzione della resistenza meccanica e della tenacità, possibile formazione di cricche superficiali

Anche la velocità di raffreddamento dalla temperatura di sinterizzazione viene controllata. Un raffreddamento rapido preserva la fase tetragonale metastabile; tuttavia, il rischio di shock termico deve essere bilanciato rispetto ai requisiti di stabilità della fase. Il ciclo di sinterizzazione ottimale per ogni geometria del componente viene sviluppato durante la qualificazione del processo.

Sfide tecniche nella CIM della zirconia

Trasformazione di fase e controllo della dimensione dei grani

Il meccanismo di tenacizzazione per trasformazione che conferisce al 3Y-TZP la sua eccezionale tenacità alla frattura dipende interamente dalla presenza e dalla stabilità della fase tetragonale alle temperature di esercizio. La crescita dei grani durante la sinterizzazione è il principale fattore di rischio: al di sopra di una dimensione critica dei grani di circa 0.5–1 µm, i grani tetragonali possono trasformarsi spontaneamente in monoclini, con una conseguente espansione volumetrica del 3–5%. Questa trasformazione provoca cricche superficiali nei componenti densi e compromette le proprietà meccaniche previste.

Per prevenire una crescita anomala dei grani è necessario un controllo preciso della temperatura di picco di sinterizzazione, del tempo di mantenimento e delle caratteristiche della polvere di partenza. È essenziale utilizzare una polvere di alimentazione uniforme, con distribuzione granulometrica e purezza controllate.

Degradazione a bassa temperatura (invecchiamento idrotermale)

Il 3Y-TZP è soggetto a una lenta trasformazione di fase da tetragonale a monoclina a temperature di 200–300°C in presenza di vapore acqueo - un fenomeno chiamato invecchiamento idrotermale o degradazione a bassa temperatura. Questo è rilevante per i componenti in zirconia utilizzati nella sterilizzazione in autoclave (medica/odontoiatrica), in ambienti industriali umidi o in applicazioni che comportano l'esposizione al vapore.

Per le applicazioni in cui l'invecchiamento idrotermale rappresenta un problema, durante la qualificazione del progetto vengono discussi la selezione del grado di materiale (il 5Y-TZP offre una migliore resistenza all'invecchiamento, a fronte di una certa riduzione della resistenza meccanica), la gestione della qualità superficiale e i test specifici per l'applicazione.

Controllo dimensionale e uniformità del ritiro

Un ritiro lineare di sinterizzazione del 18–22% richiede una progettazione dello stampo estremamente precisa e una lavorazione costante del feedstock. Variazioni nel contenuto di solidi, nella distribuzione del legante o nella densità allo stato verde attraverso la sezione del pezzo producono un ritiro di sinterizzazione non uniforme e deformazioni geometriche. I pezzi con spessori delle pareti fortemente non uniformi sono particolarmente soggetti al ritiro differenziale, una causa comune di deformazione o variazione dimensionale nel CIM della zirconia.

Tipi di difetti e prevenzione

I difetti più comuni nello stampaggio a iniezione della zirconia sono:

• Deformazione: causata dal ritiro differenziale dovuto a uno spessore non uniforme delle pareti o a una distribuzione asimmetrica della temperatura dello stampo. Si previene migliorando la progettazione del pezzo e ottimizzando il supporto durante la sinterizzazione.
• Fessurazione superficiale: causata da una rimozione del legante troppo rapida o da shock termico durante la sinterizzazione. Si previene controllando i programmi di rimozione del legante e ottimizzando la velocità di salita della temperatura di sinterizzazione.
• Formazione di bolle o delaminazione: causata dal vapore di legante intrappolato durante la rimozione termica del legante. Si previene prolungando la rimozione del legante mediante solvente e riducendo le velocità di riscaldamento durante la rimozione del legante.
• Contaminazione della fase monoclina: causata dalla crescita dei grani dovuta a una temperatura di sinterizzazione o a un tempo di mantenimento eccessivi. Si previene calibrando il ciclo di sinterizzazione.

Regole di progettazione per pezzi in zirconia stampati a iniezione

Spessore delle pareti

L'intervallo di spessore delle pareti raccomandato è 0,5–15 mm. Le pareti inferiori a 0,5 mm presentano un rischio elevato di deformazione durante la sinterizzazione e di rottura del pezzo allo stato verde durante la movimentazione. Le pareti superiori a 15 mm richiedono cicli di rimozione del legante più lunghi e comportano un rischio maggiore di difetti interni. Per la maggior parte dei componenti di precisione, l'intervallo ottimale è 1–8 mm.

È fortemente preferibile uno spessore uniforme delle pareti. Quando sono inevitabili transizioni da spessori elevati a spessori ridotti, la transizione deve essere graduale: evitare variazioni brusche della sezione trasversale. Uno spessore uniforme delle pareti garantisce un comportamento di sinterizzazione costante in tutto il pezzo.

Fori, caratteristiche e tolleranze

Il diametro minimo dei fori è di circa 0,5 mm. Per i fori ciechi, il rapporto massimo profondità/diametro è 5:1. I fori passanti possono essere più profondi. Gli spigoli interni vivi concentrano le tensioni di sinterizzazione e, ove possibile, devono essere sostituiti con raccordi di almeno R0,2 mm.

Sulle superfici stampate a iniezione sono richiesti angoli di sformo di 0,5–1° per l'estrazione del pezzo. Le pareti laterali senza sformo richiedono ulteriori accorgimenti per l'attrezzaggio e aumentano i costi.

Tolleranze allo stato sinterizzato: ±0,3–0,5% della dimensione nominale. Per le caratteristiche critiche che richiedono tolleranze più strette — diametri dei fori, facce di appoggio, superfici di accoppiamento — la rettifica al diamante dopo la sinterizzazione consente di ottenere ±0,005 mm o valori migliori. Specificare il sovrametallo di rettifica nel progetto già in fase di disegno, per garantire la presenza di materiale sufficiente sulle superfici da rifinire.

Confronto tra il CIM della zirconia e altri metodi di produzione della zirconia

Gli ingegneri che si avvicinano per la prima volta alla zirconia considerano spesso diversi processi produttivi prima di optare per il CIM. I punti di confronto più comuni sono:

Lavorazione diamantata da semilavorati sinterizzati: applicabile a bassi volumi e geometrie semplici. I semilavorati sinterizzati in zirconia sono disponibili commercialmente sotto forma di barre, piastre e tubi. La rettifica e la lavorazione CNC con utensili diamantati producono dimensioni accurate, ma a un costo elevato per componente a causa dei bassi tassi di asportazione del materiale e dell'elevata usura degli utensili. Per geometrie complesse, la lavorazione è spesso 5-20 volte più costosa per componente rispetto al CIM a volumi equivalenti.

Pressatura a secco o pressatura isostatica a freddo (CIP): adatta a geometrie assialsimmetriche o a blocco. Produce componenti a costi molto bassi, ma è limitata alle geometrie ottenibili mediante pressatura: nessuna caratteristica interna, sottosquadri o profili esterni complessi. Il CIM offre una libertà geometrica molto maggiore.

Colaggio in barbottina: utilizzato per forme in zirconia grandi o a parete sottile. Tempi di ciclo più lunghi e controllo dimensionale meno preciso rispetto al CIM. Più adatto all'arte ceramica, ai grandi tubi industriali e ai crogioli che ai componenti di precisione per l'ingegneria.

Per componenti di precisione con geometrie complesse e volumi di produzione superiori a circa 500-1.000 pezzi all'anno, il CIM è quasi sempre la soluzione più conveniente. Al di sotto di questo volume, la lavorazione da semilavorati sinterizzati o da semilavorati pressati e lavorati può essere più pratica, a seconda della geometria.

Controllo qualità dei componenti in zirconia stampati a iniezione

I componenti in zirconia prodotti mediante CIM sono soggetti a numerosi controlli di qualità durante il processo produttivo:

• Qualità della materia prima: verifica del contenuto di solidi mediante analisi termogravimetrica (TGA); misurazione dell'indice di fluidità allo stato fuso per garantire la costanza dello stampaggio a iniezione
• Ispezione del pezzo allo stato verde: controllo dimensionale delle dimensioni del pezzo allo stato verde; ispezione visiva per difetti superficiali, riempimento incompleto e bave
• Densità del sinterizzato: misurazione della densità con il metodo di Archimede; obiettivo >99% della densità teorica (6.08 g/cm³ per 3 anni-TZP)
• Analisi delle fasi: diffrazione a raggi X (XRD) per confermare il contenuto della fase tetragonale; la frazione di fase monoclina deve essere <5% per i componenti strutturali
• Controllo dimensionale: misurazione CMM di tutte le dimensioni critiche; misurazione della rugosità superficiale sulle superfici funzionali
• Prove meccaniche: durezza Vickers; resistenza a flessione mediante prove di flessione a 3 o 4 punti su campioni testimoni del lotto
• Controllo visivo e con liquidi penetranti: rilevamento di cricche superficiali sui componenti critici

Il piano di ispezione specifico per ogni progetto viene concordato con il cliente durante la fase di ispezione del primo articolo (FAI), prima dell'autorizzazione alla produzione.

Caso applicativo: ferrule stampata a iniezione in zirconia per connettore in fibra ottica

L'industria dei connettori in fibra ottica rappresenta una delle applicazioni globali a più alto volume per il CIM della zirconia. La ferrule standard per fibra ottica monomodale — utilizzata nei connettori SC, LC, FC e ST — è un tubo ceramico in zirconia con un diametro esterno di 1.25 o 2.5 mm, un diametro del foro di 125 µm e una lunghezza totale di 10–25 mm. Il requisito di concentricità del foro è in genere inferiore a 1 µm.

La produzione di ferrule mediante lavorazione da una barra di ZrO2 sinterizzato non è praticamente fattibile per i volumi dell'industria dei connettori. Il CIM produce la ferrule quasi a forma finita, dopodiché il foro e il diametro esterno vengono portati alle dimensioni finali mediante rettifica cilindrica di precisione e lappatura, ottenendo una concentricità del foro conforme alle specifiche.

Un programma tipico di produzione delle ferrule comprende CIM con 3Y-TZP, rimozione del legante con solvente e termica, sinterizzazione a 1.380°C e rettifica cilindrica di precisione in più fasi. La lappatura del foro raggiunge una rugosità superficiale di Ra < 0.05 µm sulla faccia terminale. I lotti di produzione ammontano a decine di migliaia di pezzi al mese, con controllo statistico del processo applicato alla concentricità, al diametro esterno e alla lunghezza.

Questa applicazione dimostra la scalabilità e la precisione ottenibili con lo stampaggio a iniezione della zirconia per componenti ceramici ad alta precisione, per i quali nessun metodo di produzione alternativo è praticabile.

Cosa fornire per un preventivo di stampaggio a iniezione della zirconia

• Disegno tecnico 2D con tutte le dimensioni critiche, le tolleranze e le specifiche di finitura superficiale
• Modello 3D in formato STEP, STP, X_T o IGES
• Specifica del grado del materiale — 3Y-TZP per applicazioni strutturali, 5Y-TZP per applicazioni dentali/traslucide o altro, se specificato
• Volume di produzione annuale e quantità iniziale di prototipi o campioni
• Descrizione dell'applicazione e ambiente operativo
• Norme o certificazioni pertinenti — ISO 13356 per applicazioni medicali, norme specifiche per apparecchiature per semiconduttori, se applicabili
• Requisiti di finitura secondaria — dimensioni e tolleranze di rettifica, requisiti di rugosità superficiale, requisiti di lappatura

Se la complessità della geometria o i requisiti di tolleranza non sono certi, inviateci il disegno per una revisione DFM (Design for Manufacturability) prima di finalizzare il progetto del componente. Identificare in fase di progettazione le caratteristiche che comporterebbero costi o rischi di produzione non necessari evita costose revisioni degli stampi in seguito.

FAQ

Che cos'è lo stampaggio a iniezione della zirconia?

Lo stampaggio a iniezione della zirconia, formalmente denominato Ceramic Injection Molding (CIM), è un processo di produzione che realizza componenti ceramici complessi in ZrO2 iniettando una miscela di polvere fine di zirconia e legante termoplastico in uno stampo di precisione, quindi rimuovendo il legante e sinterizzando la ceramica fino a raggiungere la densità completa. È il metodo di produzione standard per componenti in zirconia ad alto volume e con geometrie complesse.

Quali gradi di zirconia vengono utilizzati nel CIM?

La zirconia policristallina tetragonale stabilizzata con ittria al 3% molare (3Y-TZP) è il grado più comune per i componenti strutturali e industriali in zirconia realizzati mediante CIM. La 5Y-TZP viene utilizzata quando sono richieste una maggiore traslucenza o una migliore resistenza all’invecchiamento idrotermale, in particolare nelle applicazioni odontoiatriche. La scelta del grado dipende dai requisiti meccanici, ottici e ambientali dell’applicazione.

Quali tolleranze si possono ottenere con il CIM della zirconia?

I componenti in zirconia realizzati mediante CIM raggiungono, dopo la sinterizzazione, una precisione pari a ±0,3-0,5% della dimensione nominale. La rettifica diamantata secondaria consente di ottenere ±0,005 mm o valori migliori sulle superfici critiche. La lappatura di precisione di fori o superfici piane consente di ottenere una rugosità superficiale inferiore a Ra 0,05 µm. La tolleranza raggiungibile dipende dalla geometria del componente, dalle dimensioni delle caratteristiche e dal livello di finitura secondaria specificato.

Come si confronta il CIM della zirconia con il CIM dell’allumina in termini di difficoltà del processo?

Il CIM della zirconia è tecnicamente più impegnativo del CIM dell’allumina. L’allumina tollera relativamente bene le variazioni della temperatura di sinterizzazione e non presenta problemi di stabilità di fase. La zirconia richiede un controllo più rigoroso della temperatura di sinterizzazione e del tempo di mantenimento per prevenire la formazione della fase monoclina e la crescita dei grani. Anche la qualità della materia prima e la costanza del carico di solido sono più critiche per la zirconia. Questi fattori rendono più complessa la qualificazione del processo CIM della zirconia, ma il processo è consolidato per i volumi produttivi di numerose categorie applicative.

Qual è lo spessore minimo delle pareti per i componenti in zirconia stampati a iniezione?

Lo spessore minimo consigliato delle pareti è di 0,5 mm, mentre 0,8 mm è preferibile per una produzione affidabile. Le pareti inferiori a 0,5 mm comportano un rischio maggiore di deformazione durante la sinterizzazione e di danneggiamento durante la manipolazione. Per le caratteristiche molto sottili, può essere preferibile adottare geometrie alternative o ricorrere alla rettifica dopo la sinterizzazione fino allo spessore finale.

Lo stampaggio a iniezione della zirconia è un processo ben sviluppato, in grado di produrre componenti di precisione in ZrO2 per volumi produttivi destinati ad applicazioni mediche, odontoiatriche, nei semiconduttori, nelle fibre ottiche e industriali. La complessità del processo è maggiore rispetto all’allumina, ma per le applicazioni che richiedono la combinazione unica di resistenza, tenacità e biocompatibilità della zirconia, il CIM è il metodo di produzione più efficiente disponibile. Contattateci inviandoci il vostro disegno per una verifica DFM e una valutazione del progetto.
