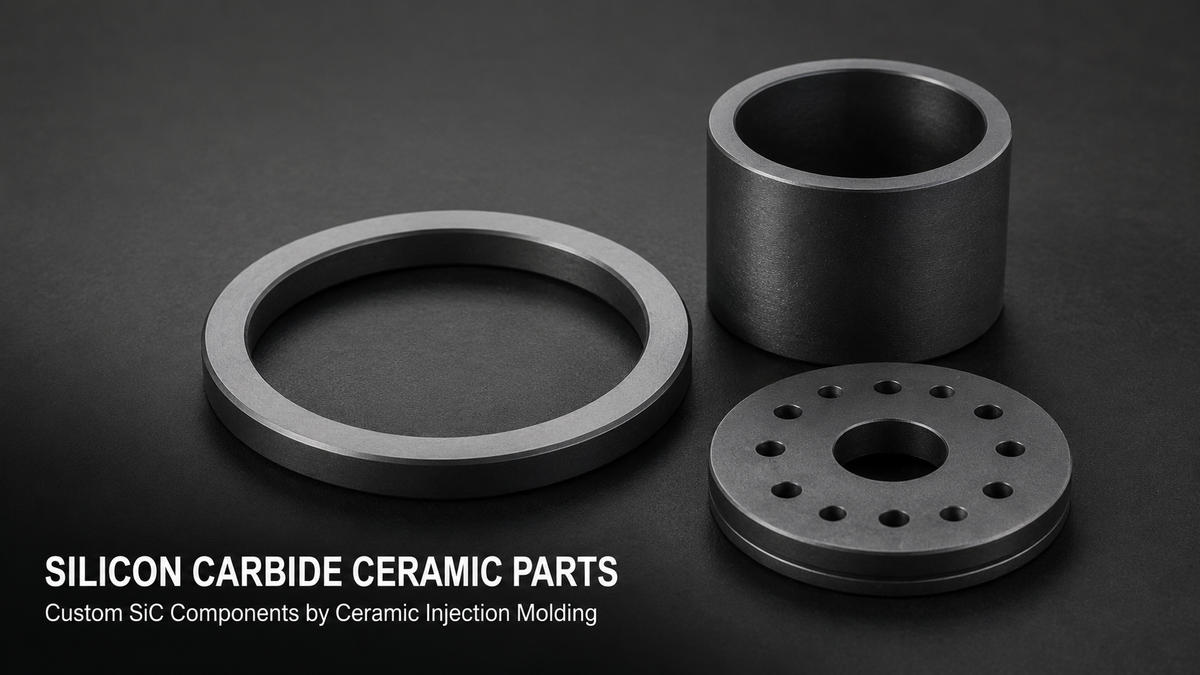

Siliziumkarbid-Keramikteile: kundenspezifische SiC-Komponenten im Keramikspritzguss

Wenn eine Anwendung extreme Härte, hohe Wärmeleitfähigkeit und Beständigkeit gegen chemische Angriffe bei Temperaturen erfordert, bei denen die meisten Materialien versagen, sind Keramikbauteile aus Siliziumkarbid die bevorzugte technische Keramik. SiC vereint Eigenschaften, die kein anderes gängiges Keramikmaterial gemeinsam nachbilden kann - eine Härte nahe der von Diamant, eine Wärmeleitfähigkeit vergleichbar mit der einiger Metalle und nahezu vollständige chemische Inertheit - und ist dadurch unverzichtbar in Anlagen für die Halbleiterverarbeitung, bei industriellen Pumpendichtungen und in der thermischen Hochtemperaturverarbeitung.

Für komplexe SiC-Geometrien, die in Produktionsmengen hergestellt werden, ist das keramische Spritzgießen (CIM) das kostengünstigste Fertigungsverfahren. Dieser Leitfaden behandelt die Materialeigenschaften von SiC, den Einsatz von CIM zur Herstellung präziser Siliziumkarbidbauteile, wichtige Anwendungen und die Konstruktionsregeln, die zuverlässige Bauteile gewährleisten.

Wichtige Eigenschaften von Bauteilen aus Siliziumkarbidkeramik

Siliziumkarbid nimmt unter den technischen Keramiken eine einzigartige Stellung ein, da es hohe mechanische Leistungsfähigkeit mit ausgezeichneten thermischen Eigenschaften verbindet - eine Kombination, die die meisten Keramiken nicht gleichzeitig erreichen können.

Mechanische Eigenschaften

• Härte: 2,400–2,800 HV - die härteste der gängigen CIM-Keramiken, deutlich über Aluminiumoxid (1,500–1,700 HV) und Zirkonoxid (1,200 HV)
• Biegefestigkeit: 400–550 MPa für gesintertes SiC - niedriger als bei Zirkonoxid, aber für die meisten industriellen Anwendungen ausreichend
• Elastizitätsmodul: 410–430 GPa - eine der steifsten technischen Keramiken, wichtig für die Maßstabilität unter Belastung
• Bruchzähigkeit: 3–4 MPa·m⁰·⁵ - niedriger als bei Zirkonoxid, wodurch SiC bei der Bauteilauslegung empfindlicher gegenüber Spannungskonzentrationen ist
• Dichte: 3.10–3.16 g/cm³ - geringes Gewicht gemessen an seinem mechanischen Leistungsniveau

Thermische Eigenschaften

Die thermischen Eigenschaften von SiC unterscheiden es am deutlichsten von anderen technischen Keramiken:

• Wärmeleitfähigkeit: 120–180 W/m·K für gesintertes SiC - 6–8× höher als bei Aluminiumoxid und 50–70× höher als bei Zirkonoxid. Dadurch ist SiC ein effektives Material für das Wärmemanagement und wird bei Halbleiteranwendungen in Suszeptoren und Wafer-Trägern eingesetzt.
• Wärmeausdehnungskoeffizient: 4.0–4.5 × 10⁻⁶/K - sehr niedrig, was zu einer ausgezeichneten Maßstabilität über Temperaturzyklen hinweg führt
• Maximale Gebrauchstemperatur: etwa 1.500 °C in oxidierender Atmosphäre; bis zu 1.700 °C in inerter Umgebung oder im Vakuum - höher als bei Aluminiumoxid und deutlich höher als bei Zirkonoxid
• Beständigkeit gegen Temperaturschock: ausgezeichnet aufgrund der Kombination aus hoher Wärmeleitfähigkeit, geringer Wärmeausdehnung und hoher Steifigkeit

Chemische Beständigkeit

Gesintertes SiC ist gegen praktisch alle Säuren, Laugen und organischen Lösungsmittel beständig. Es widersteht Fluorwasserstoffsäure, Phosphorsäure, Salzsäure und Natriumhydroxid - chemischen Umgebungen, die die meisten Metalle und einige andere Keramiken angreifen. Diese chemische Inertheit in Verbindung mit der hohen Härte macht SiC zum bevorzugten Werkstoff für Pumpendichtungen und medienberührte Komponenten in der chemischen Prozessindustrie.

Arten von Siliziumcarbid für Präzisionsteile

Gesintertes Siliziumcarbid (SSiC)

Drucklos gesintertes SiC (SSiC) wird durch Sintern von feinem SiC-Pulver mit geringen Zusätzen von Bor und Kohlenstoff als Sinterhilfsmitteln bei Temperaturen von 2.050–2.200 °C hergestellt. Das Ergebnis ist ein dichtes, reines SiC-Material mit mehr als 98 % der theoretischen Dichte, das kein freies Silizium enthält. SSiC bietet die oben beschriebenen vollständigen mechanischen und thermischen Eigenschaften und kann in Luft dauerhaft bei Temperaturen bis zu 1.500 °C betrieben werden.

SSiC ist die bevorzugte Sorte für die meisten Präzisionsanwendungen im Maschinenbau - etwa für Prozesskomponenten in der Halbleiterfertigung, Dichtungen für Chemiepumpen und hochleistungsfähige Verschleißteile -, bei denen maximale Härte, chemische Beständigkeit und Temperaturbeständigkeit erforderlich sind.

Reaktionsgebundenes Siliziumcarbid (RBSiC / SiSiC)

Reaktionsgebundenes SiC wird hergestellt, indem ein poröser SiC-Kohlenstoff-Vorkörper bei etwa 1.450 °C mit flüssigem Silizium infiltriert wird. Das Silizium reagiert mit dem Kohlenstoff und bildet zusätzliches SiC, während überschüssiges Silizium die verbleibende Porosität ausfüllt. Das fertige Teil enthält etwa 8–15 % freies Silizium.

RBSiC bietet aufgrund der niedrigeren Sintertemperaturen und der nahezu fehlenden Schwindung während der Verarbeitung geringere Produktionskosten als SSiC. Der Anteil an freiem Silizium begrenzt jedoch die maximale Einsatztemperatur auf etwa 1.350–1.380 °C, und das freie Silizium verringert die chemische Beständigkeit in stark oxidierenden oder alkalischen Umgebungen. Für Anwendungen innerhalb dieser Temperatur- und Chemiegrenzen ist RBSiC eine kostengünstige Alternative.

Herstellung von Siliziumcarbid-Keramikteilen durch CIM

SiC-CIM folgt demselben vierstufigen Verfahren wie andere Verfahren des keramischen Spritzgießens - Herstellung des Ausgangsmaterials, Spritzgießen, Entbindern und Sintern -, jedoch mit für SiC spezifischen Prozessparametern.

Das Ausgangsmaterial wird aus feinem SiC-Pulver (typische mittlere Partikelgröße 0,5–1 µm) mit Zusätzen aus Borcarbid und Kohlenstoff für SSiC hergestellt und mit einem thermoplastischen Binder compoundiert. Das Ausgangsmaterial wird bei Schmelztemperaturen von 150–180 °C in Präzisionsstahlformen spritzgegossen. Nach dem Entbindern werden die Grünlinge in einem Vakuum- oder Schutzgasofen bei 2.050–2.200 °C gesintert, um die volle Dichte zu erreichen. Die lineare Sinterschwindung beträgt 18–22 % und wird bei der Formauslegung berücksichtigt.

Warum CIM für komplexe SiC-Geometrien eingesetzt wird

SiC gehört im vollständig gesinterten Zustand zu den am schwierigsten zu bearbeitenden technischen Werkstoffen. Mit einer Härte von 2.400-2.800 HV erfordert gesintertes SiC für alle Bearbeitungsvorgänge Diamantwerkzeuge - langsam, teuer und mit erheblichem Werkzeugverschleiß verbunden. Komplexe Innenkonturen, Hinterschneidungen, dünne Wände und gekrümmte Oberflächen, die beim CIM problemlos realisierbar sind, werden bei der Bearbeitung gesinterter Rohlinge kostenintensiv.

CIM erzeugt bereits während des Formgebungsprozesses die vollständige Geometrie nahe der Endkontur und reduziert die Bearbeitung nach dem Sintern auf kritische Abmessungen - typischerweise Bohrungsdurchmesser, Dichtflächen und Anlageflächen. Dadurch ist CIM bei Produktionsmengen von mehr als einigen hundert Stück pro Jahr das wirtschaftlich geeignete Verfahren für komplexe SiC-Komponenten.

Anwendungen von Bauteilen aus Siliziumkarbidkeramik

Anlagen für die Halbleiterverarbeitung

Siliziumkarbid wird in großem Umfang in Anlagen zur Halbleiterfertigung eingesetzt, insbesondere bei Prozessen mit Plasma, Hochtemperaturabscheidung und chemischen Dampfphasen. Zu den gängigen SiC-Komponenten gehören Fokusringe und Randringe in Plasmaätzkammern, die dem reaktiven Plasmaätzen standhalten und gleichzeitig ihre Dimensionsstabilität bewahren müssen; Waferträger-Boote und Suszeptoren in Diffusionsöfen und Reaktoren für epitaktisches Wachstum, bei denen die hohe Wärmeleitfähigkeit und Reinheit von SiC entscheidend sind; sowie Auskleidungen und Abschirmungen von Prozesskammern, die Aluminiumwände der Kammer vor korrosiven Prozessgasen schützen.

Die Kombination aus chemischer Beständigkeit von SiC gegenüber fluorbasierenden Ätzgasen, Dimensionsstabilität bei erhöhten Temperaturen und der Möglichkeit zur Reinigung und Aufarbeitung macht es zu einem der am häufigsten spezifizierten keramischen Werkstoffe bei der Konstruktion von Halbleiteranlagen.

Industrielle Gleitringdichtungen und Pumpenkomponenten

Mechanische SiC-Dichtflächen sind der Industriestandard für Chemie-, Schlamm- und Prozesspumpen, die korrosive, abrasive oder Hochtemperaturflüssigkeiten fördern. Dichtflächenpaare aus SiC-auf-SiC bieten eine hervorragende Trockenlaufeignung und die längste Lebensdauer unter den gängigen Kombinationen von Dichtflächenwerkstoffen. Die chemische Beständigkeit von SiC gegenüber praktisch allen Prozesschemikalien - einschließlich HF, das die meisten Keramiken angreift - macht es für einige Anwendungen in der chemischen Verarbeitung zum einzigen geeigneten Werkstoff.

Neben Dichtflächen wird SiC in anspruchsvollen chemischen und pharmazeutischen Verarbeitungsumgebungen für Pumpenlager, Hülsen, Düsen und Ventilsitze eingesetzt.

Komponenten für die Hochtemperatur-Wärmebehandlung

SiC-Ofenmöbel - Brennplatten, Brennkapseln, Trägerbalken und Stützrohre - werden in Industrieöfen zum Sintern von Hochleistungskeramiken, zur Wärmebehandlung von Metallen und zum Brennen elektronischer Bauteile eingesetzt. Die Temperaturwechselbeständigkeit und Kriechfestigkeit von SiC bei Temperaturen über 1.200 °C machen es bei thermischen Hochdurchsatzprozessen gegenüber Ofenmöbeln aus Aluminiumoxid überlegen.

Brennerdüsen, Strahlungsrohre und Komponenten von Brennkammern in industriellen Hochtemperaturöfen werden ebenfalls aus SiC gefertigt, da die Oxidationsbeständigkeit und strukturelle Stabilität des Werkstoffs bei Betriebstemperaturen über 1.300°C entscheidend sind.

Verschleißbeständige Komponenten

Bei Anwendungen mit abrasiver Suspension, Erosion durch harte Partikel oder Gleitkontakt unter hoher Belastung sorgt die extreme Härte von SiC für eine Verschleißlebensdauer, die Metalle und die meisten anderen Keramiken nicht erreichen. SiC-Verschleißteile werden in Anlagen zur Sand- und Kiesförderung, Bergbau-Suspensionsleitungen, Fadenführern in der Textilherstellung und Düsen für abrasives Strahlen eingesetzt. Die Kombination aus Härte und geringem Gewicht (Dichte 3,1 g/cm³) ist besonders bei rotierenden Verschleißkomponenten wertvoll, bei denen die Masse eine Rolle spielt.

SiC vs. Aluminiumoxid vs. Zirkonoxid: Werkstoffauswahl für Keramikteile

Die drei gebräuchlichsten CIM-Keramiken decken jeweils einen bestimmten Leistungsbereich ab. Die Auswahl zwischen ihnen hängt von den vorrangigen Anforderungen der Anwendung ab:

• Härte und Verschleißbeständigkeit bei hoher Belastung: SiC ist die klare Wahl. Seine Härte von 2.400–2.800 HV übertrifft sowohl Aluminiumoxid als auch Zirkonoxid deutlich und ermöglicht die längste Verschleißlebensdauer in abrasiven oder erosiven Umgebungen.
• Wärmeleitfähigkeit und Hochtemperatureinsatz: SiC ist überlegen. Eine Wärmeleitfähigkeit von 120–180 W/m·K gegenüber 20–30 bei Aluminiumoxid und 2–3 bei Zirkonoxid macht SiC zur einzigen geeigneten Keramik für wärmeerzeugende oder wärmeregulierende Anwendungen oberhalb von 1.000°C.
• Bruchzähigkeit und Beständigkeit gegen Stöße oder scharfen Kontakt: Zirkonoxid (3J-TZP) ist die klare Wahl. Sein Mechanismus der Umwandlungsverstärkung verleiht ihm eine Bruchzähigkeit von 5–10 MPa·m⁰·⁵ - mehr als doppelt so viel wie SiC. Für Teile, die Stoßbelastungen oder Kontakt mit scharfen Kanten ausgesetzt sind, ist Zirkonoxid deutlich zuverlässiger.
• Chemikalienbeständigkeit in aggressiven Medien: SiC bietet die beste Leistung, insbesondere in HF- und Mischsäureumgebungen. Aluminiumoxid wird durch starke Laugen angegriffen; Zirkonoxid wird bei erhöhten Temperaturen von HF angegriffen; SiC ist gegen beides beständig.
• Biokompatibilität und ästhetische Anforderungen: Zirkonoxid. SiC ist schwarzgrau und wird nicht für sichtbare medizinische oder zahnmedizinische Anwendungen eingesetzt.
• Kosten: Aluminiumoxid ist die kostengünstigste CIM-Keramik. Zirkonoxid liegt im mittleren Bereich. SiC ist aufgrund der erhöhten Sintertemperatur und der erforderlichen Spezialöfen die teuerste Option. Für Anwendungen, die mit Aluminiumoxid oder Zirkonoxid erfüllt werden können, sind diese Werkstoffe kosteneffizienter.

Konstruktionsüberlegungen für SiC-CIM-Teile

SiC-CIM-Teile folgen den allgemeinen Konstruktionsregeln für keramisches CIM, wobei aufgrund der geringeren Bruchzähigkeit von SiC im Vergleich zu Zirkonoxid zusätzlich auf die Vermeidung von Spannungskonzentrationen geachtet werden muss.

Wandstärke: Mindestens 0,8 mm; bevorzugter Bereich 1,5–12 mm. Eine gleichmäßige Wandstärke ist entscheidend - die unterschiedliche Sinterschwindung aufgrund ungleichmäßiger Querschnittsdicken ist die Hauptursache für Verformungen bei SiC-CIM-Teilen.

Eckenradien: Alle Innenecken sollten einen Radius von mindestens R0.3 mm aufweisen. Scharfe Innenecken konzentrieren die Spannung in einem ohnehin zähenarmen Werkstoff und sind eine der Hauptursachen für Brüche im Betrieb. Großzügige Radien — R1 mm oder größer, sofern die Geometrie dies zulässt — verbessern die Ermüdungs- und Schlagfestigkeit deutlich.

Schleifen nach dem Sintern: Das Diamantschleifen von SiC nach dem Sintern ist aufgrund der höheren Härte von SiC und des damit verbundenen Werkzeugverschleißes teurer als das Schleifen von Aluminiumoxid oder Zirkonoxid. Eine Minimierung der Anzahl und Fläche geschliffener Flächen in der Konstruktion senkt die Gesamtkosten des Bauteils erheblich. Schleifen sollte nur für wirklich kritische Pass-, Dicht- oder Positionierflächen angegeben werden.

Toleranzen: Im gesinterten Zustand ±0,3–0,5 % des Nennmaßes. Diamantschleifen erreicht an kritischen Flächen ±0,01 mm. Eine Ebenheit der Dichtfläche von weniger als 0,001 mm (1 µm) ist durch Läppen erreichbar.

Anwendungsfall: SiC-CIM-Dichtungsringe für eine chemische Pumpe

Ein Kunde, der Dosierpumpen für die Nassprozessindustrie der Halbleiterbranche herstellt, benötigte mechanische SiC-Dichtungsringe für den Umgang mit einer Mischung aus Flusssäure und Wasserstoffperoxid bei erhöhten Temperaturen — eine Kombination, die seine bisherigen Aluminiumoxid-Dichtungsringe innerhalb weniger Betriebswochen geschädigt hatte.

Die Geometrie des Dichtungsrings umfasste einen abgestuften Außendurchmesser, eine präzise ebene Dichtfläche und eine Reihe von Antriebsschlitzen auf der Rückseite — eine Kombination von Merkmalen, die die Bearbeitung aus einem SSiC-Rohling teuer und zeitaufwendig machte. Wir schlugen SSiC-CIM vor, um die vollständige Geometrie annähernd endkonturnah zu formen, wobei nur die ebene Dichtfläche nach dem Sintern geläppt werden musste.

Material: SSiC (gesintertes Siliziumkarbid mit Bor-Kohlenstoff-Sinterhilfsmitteln). Die Erstmusterprüfung bestätigte eine Dichte von 3,14 g/cm³ (99,4 % der theoretischen Dichte), eine Ebenheit der Dichtfläche von 0,8 µm sowie die chemische Beständigkeit durch Immersionstests in den vom Kunden angegebenen chemischen Medien. Die Bauteile bestanden die Validierung im Feld ohne messbaren Verschleiß oder chemische Beeinträchtigung nach sechs Monaten Dauerbetrieb — und übertrafen damit die Lebensdauer der Aluminiumoxiddichtung deutlich.

Welche Angaben Sie für ein Angebot für Siliziumkarbidbauteile bereitstellen sollten

• 2D-Zeichnung mit allen Maßen, Toleranzen und Anforderungen an die Oberflächenbeschaffenheit kritischer Flächen
• 3D-Modell im STEP-, STP-, X_T- oder IGES-Format
• Anforderung an die SiC-Qualität — SSiC (gesintertes SiC) oder RBSiC (reaktionsgebundenes SiC), falls vorgegeben; bei Unsicherheit nennen Sie bitte die Anwendungstemperatur und die chemische Umgebung, und wir geben eine Empfehlung
• Prototypenmenge, Pilotchargenmenge und geschätztes Jahresvolumen
• Anwendungsbeschreibung einschließlich Betriebstemperatur, Druck, Kontaktmedien und relevanter Ausfallarten
• Anforderungen an die Nachbearbeitung nach dem Sintern — Ebenheit der Dichtfläche, Bohrungstoleranz, Oberflächenrauheit an Gleitflächen

FAQ

Wofür werden Bauteile aus Siliziumkarbidkeramik verwendet?

Teile aus Siliziumkarbidkeramik werden hauptsächlich in Anlagen für die Halbleiterverarbeitung (Fokusringe, Wafer-Träger, Kammerkomponenten), in industriellen mechanischen Pumpendichtungen, bei Hochtemperatur-Ofenmöbeln und Verbrennungskomponenten sowie bei verschleißfesten Teilen in abrasiven Umgebungen eingesetzt. SiC wird ausgewählt, wenn Anwendungen extreme Härte, Hochtemperaturleistung über 1.000 °C oder Beständigkeit gegenüber HF und anderen aggressiven Medien erfordern.

Wie werden Teile aus Siliziumkarbid hergestellt?

Komplexe SiC-Komponenten werden für Produktionsvolumina im Keramikspritzguss (CIM) oder bei einfacheren Geometrien durch Pressen und Sintern hergestellt. Gesintertes SiC (SSiC) muss bei 2.050–2.200 °C im Vakuum oder in inerter Atmosphäre gesintert werden. Nach dem Sintern werden kritische Abmessungen durch Diamantschleifen fertigbearbeitet. Die Bearbeitung von gesintertem SiC aus Rohlingen ist möglich, aber aufgrund der extremen Härte des Materials und des erforderlichen Diamantwerkzeugs kostspielig.

Was ist der Unterschied zwischen gesintertem SiC und reaktionsgebundenem SiC?

Gesintertes SiC (SSiC) ist vollständig dichtes SiC ohne freies Silizium und bietet maximale Härte, chemische Beständigkeit sowie eine Temperaturbeständigkeit von bis zu 1.500 °C an der Luft. Reaktionsgebundenes SiC (RBSiC) enthält 8–15 % freies Silizium, wodurch Kosten und Sintertemperatur reduziert werden, die maximale Einsatztemperatur jedoch auf etwa 1.380 °C begrenzt wird und die chemische Beständigkeit in bestimmten Umgebungen abnimmt. SSiC wird für anspruchsvolle Anwendungen bevorzugt; RBSiC eignet sich für kostenbewusste Anwendungen innerhalb seiner Leistungsgrenzen.

Wie schneidet Siliziumkarbid im Vergleich zu Aluminiumoxid bei Keramikteilen ab?

SiC ist härter, wärmeleitfähiger, chemisch beständiger und für höhere Betriebstemperaturen geeignet als Aluminiumoxid. Aluminiumoxid ist kostengünstiger und weist eine höhere Bruchzähigkeit als SiC auf. Für Anwendungen mit moderaten Temperaturen, bei denen die Eigenschaften von SiC nicht erforderlich sind, ist Aluminiumoxid die wirtschaftlichere Wahl. Für Anwendungen in der Halbleitertechnik, chemischen Verfahrenstechnik und bei hohen Temperaturen rechtfertigen die überlegenen Eigenschaften von SiC die höheren Kosten.

Ist Siliziumkarbid härter als Zirkonoxid?

Ja. Die Härte von Siliziumkarbid beträgt 2.400–2.800 HV, verglichen mit 1.200 HV bei Zirkonoxid. SiC ist deutlich härter und verschleißbeständiger. Zirkonoxid weist jedoch eine deutlich höhere Bruchzähigkeit auf (5–10 MPa·m⁰·⁵ gegenüber 3–4 MPa·m⁰·⁵ bei SiC) und ist dadurch widerstandsfähiger gegen Rissausbreitung und Stoßbelastungen. SiC wird bevorzugt, wenn Härte und Verschleißbeständigkeit entscheidend sind; Zirkonoxid, wenn Schlagzähigkeit, Biokompatibilität oder die Anpassung der Wärmeausdehnung zwischen Metall und Keramik wichtig sind.

Teile aus Siliziumkarbidkeramik bieten eine Kombination aus Härte, Wärmeleitfähigkeit und chemischer Beständigkeit, mit der keine andere gängige CIM-Keramik mithalten kann. Für Komponenten in Halbleiterprozessen, Dichtungen für Chemikalienpumpen und industrielle Hochtemperaturteile ist SiC typischerweise das einzige Material, das alle Leistungsanforderungen erfüllt. Senden Sie uns Ihre Zeichnung und Anwendungsanforderungen für eine Materialempfehlung und eine Prüfung der CIM-Machbarkeit.
