Quando i clienti cercano stampaggio del titanio, spesso cercano un modo pratico per produrre piccole parti complesse in titanio in quantità ripetibili. In ambito manifatturiero, ciò si riferisce generalmente allo Titanium Metal Injection Molding, noto anche come Titanium MIM oppure TiMIM.
Il Titanium MIM non è uguale allo stampaggio a iniezione della plastica. Utilizza polvere di lega di titanio miscelata con un legante per creare il feedstock. Il feedstock viene stampato a iniezione ottenendo un pezzo quasi a forma finita, che viene poi sottoposto a rimozione del legante, sinterizzazione e, quando necessario, lavorazioni meccaniche o finiture secondarie.
Per componenti in titanio piccoli e complessi con una domanda stabile per lotti, il Titanium MIM può ridurre i tempi di lavorazione CNC e lo spreco di materiale. Tuttavia, non è adatto a ogni componente in titanio. Il processo più appropriato dipende dalle dimensioni del pezzo, dalla geometria, dalla quantità, dalle tolleranze critiche e dai requisiti applicativi.
Quando è adatto il Titanium MIM?
Il Titanium MIM viene generalmente preso in considerazione per parti in titanio piccole e complesse, per le quali la lavorazione CNC diventa inefficiente o costosa a causa delle molteplici configurazioni, dell'elevata asportazione di materiale o della difficoltà di realizzazione di determinate geometrie.

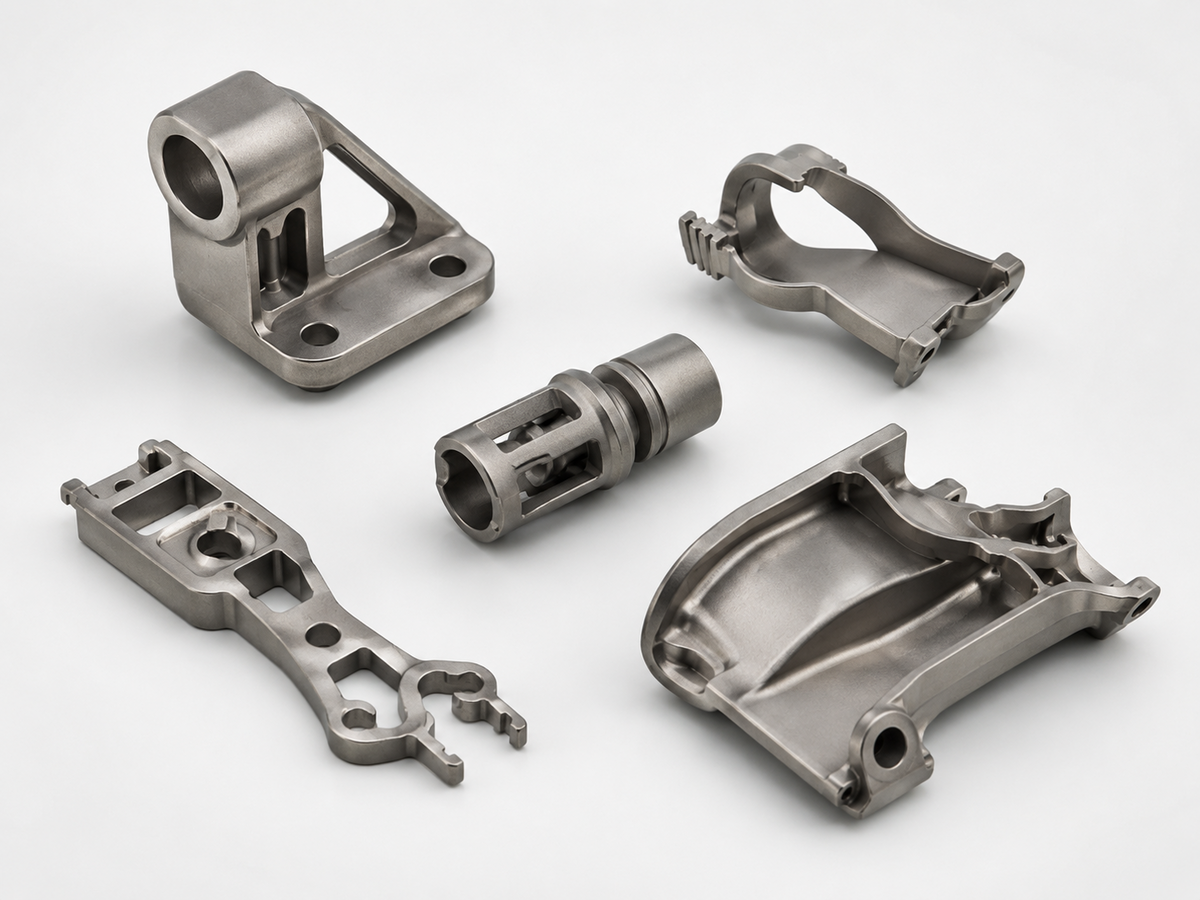

I componenti tipici in titanio realizzati con MIM possono includere:
- Piccole staffe, clip, connettori e parti strutturali in titanio
- Componenti di precisione per dispositivi o strumenti correlati al settore medico
- Parti leggere in titanio per dispositivi elettronici
- Parti con fori, scanalature, gradini, pareti sottili o superfici curve
- Piccoli componenti in titanio che richiedono una produzione ripetuta e stabile
Se il pezzo è semplice, di grandi dimensioni, destinato a piccoli volumi o ancora soggetto a frequenti modifiche, la lavorazione CNC può offrire maggiore flessibilità. Il Titanium MIM diventa più vantaggioso quando il design è stabile e la domanda passa dai prototipi a produzioni di centinaia, migliaia di pezzi o volumi superiori.
In termini semplici, il Titanium MIM non serve principalmente a produrre un singolo pezzo a un costo inferiore. Il suo valore consiste nel produrre piccole parti complesse in titanio in modo più efficiente e in lotti ripetibili.
Materiale comune: Ti-6Al-4V
Ti-6Al-4V è una delle leghe di titanio comunemente utilizzate per i componenti in titanio realizzati con MIM. Viene scelta per il rapporto resistenza/peso, la resistenza alla corrosione e le prestazioni meccaniche complessive.
Può essere utilizzato per componenti industriali di precisione, parti di dispositivi correlati al settore medico, componenti aerospaziali e parti strutturali elettroniche di fascia alta. Per applicazioni mediche, aerospaziali o di altro tipo con requisiti elevati, prima della produzione è necessario verificare il grado del materiale, le proprietà meccaniche, lo stato della superficie, gli standard di ispezione e i requisiti di certificazione.
Per i fori critici, le superfici di assemblaggio, le aree di tenuta o gli elementi ad alta precisione, dopo la sinterizzazione possono essere ancora necessarie lavorazioni CNC secondarie, rettifica, lucidatura o altri processi di finitura.
MIM del titanio rispetto ai componenti in titanio lavorati con CNC
La lavorazione CNC è adatta per prototipi, componenti in piccoli volumi, geometrie semplici, tolleranze locali ristrette e progetti in cui il design potrebbe ancora cambiare. È flessibile e non richiede attrezzature dedicate.
Il MIM del titanio è più adatto a piccoli componenti complessi con una domanda di produzione stabile. Può formare gran parte della geometria complessa durante la fase di stampaggio, riducendo la quantità di lavorazioni meccaniche secondarie e lo spreco di materiale in titanio.
Tuttavia, il MIM del titanio richiede attrezzature dedicate, quindi i costi iniziali e i tempi di sviluppo sono superiori rispetto ai semplici prototipi CNC. Per i progetti nelle fasi iniziali, spesso è preferibile verificare prima il progetto mediante lavorazione CNC. Una volta stabilizzato il progetto e chiariti i volumi, si può valutare il MIM del titanio per la produzione in serie.
Un approccio pratico è:
Utilizzare la lavorazione CNC per la validazione iniziale.
Utilizzare il MIM del titanio quando il progetto è stabile e sono necessarie produzioni ripetute.
Caso applicativo: piccolo componente strutturale di precisione in Ti-6Al-4V
In un progetto tipico, un cliente aveva bisogno di un piccolo componente strutturale in titanio utilizzato all'interno di un dispositivo di precisione. Le dimensioni del componente erano di circa 12 mm × 8 mm × 4 mm, con uno spessore locale delle pareti di circa 0,6–0,8 mm. Il progetto comprendeva fori di montaggio, gradini di posizionamento e superfici curve.
Se lavorato interamente con CNC, il componente avrebbe richiesto molteplici configurazioni e tempi di lavorazione lunghi. Anche il tasso di asportazione del materiale in titanio sarebbe stato elevato.
Dopo aver esaminato il disegno, abbiamo suggerito di sviluppare il componente mediante MIM del titanio Ti-6Al-4V. Il corpo principale e la geometria complessa potevano essere formati inizialmente mediante MIM. Dopo la sinterizzazione, i fori critici e le superfici di assemblaggio sarebbero stati sottoposti a lavorazioni meccaniche secondarie.
La prima fase comprendeva 50 campioni prototipali per i test di assemblaggio. Dopo che il cliente ha confermato l'accoppiamento e il funzionamento, il progetto è passato a un Lotto pilota da 1.000 pezzi. Durante la produzione, i principali punti di controllo includevano:
- Dimensioni dei fori critici
- Planarità della superficie di assemblaggio
- Controllo delle bave e degli spigoli vivi
- Controllo della deformazione durante la sinterizzazione
- Pulizia della superficie e uniformità dell'aspetto
Questo caso dimostra che il MIM del titanio non deve necessariamente sostituire completamente la lavorazione CNC. Spesso una soluzione migliore consiste nell'utilizzare il MIM per il corpo complesso quasi a forma finita e ricorrere poi alla lavorazione secondaria solo per le caratteristiche che influiscono direttamente sull'assemblaggio e sulla funzionalità.
Informazioni necessarie per un preventivo MIM del titanio
Per valutare se un pezzo in titanio è adatto allo stampaggio a iniezione dei metalli al titanio, fornisci le seguenti informazioni:
- Disegno 2D con tolleranze e dimensioni critiche
- Modello 3D, come STEP, STP, X_T o IGS
- Requisiti del materiale, come Ti-6Al-4V
- Quantità del prototipo, quantità del lotto pilota e domanda annuale
- Applicazione e ambiente di utilizzo
- Dimensioni critiche di assemblaggio
- Requisiti di finitura superficiale o pulizia
- Rapporti di ispezione, certificati dei materiali o altri documenti relativi alla qualità, se richiesti
Se non sei sicuro che il MIM del titanio sia adatto al tuo pezzo, puoi inviarci prima il disegno e la quantità stimata. Esamineremo la geometria, le dimensioni, le tolleranze e il volume di produzione per aiutarti a determinare se la lavorazione CNC o il MIM del titanio sia la soluzione produttiva migliore.
Domande frequenti
È possibile lavorare il titanio mediante stampaggio a iniezione dei metalli?
Sì. La lega di titanio può essere lavorata mediante stampaggio a iniezione dei metalli per produrre piccoli pezzi complessi. I termini comuni includono MIM del titanio, stampaggio a iniezione dei metalli al titanio, TiMIM e stampaggio a iniezione del titanio.
Il MIM del titanio è sempre più economico della lavorazione CNC?
No. Per i prototipi in piccoli volumi, la lavorazione CNC è generalmente più flessibile. Il MIM del titanio è più adatto a piccoli pezzi complessi con una domanda di produzione stabile. Il vantaggio in termini di costi dipende dalla geometria del pezzo, dal materiale, dalla quantità e dai requisiti di lavorazione secondaria.
Quale lega di titanio viene comunemente utilizzata per il MIM del titanio?
Il Ti-6Al-4V è una delle leghe di titanio più utilizzate per i pezzi in MIM del titanio. È adatto a piccoli componenti strutturali che richiedono leggerezza, resistenza alla corrosione e buone proprietà meccaniche.
I pezzi in MIM del titanio richiedono lavorazioni meccaniche secondarie?
Per alcuni pezzi sì. Il MIM può realizzare geometrie complesse quasi a forma finita, ma i fori critici, le superfici di assemblaggio, le aree di tenuta o le caratteristiche ad alta precisione possono comunque richiedere lavorazioni CNC, rettifica, lucidatura o altri processi di finitura.
Potete preparare un preventivo se ho solo un disegno?
Sì. Puoi inviare un disegno 2D, un modello 3D, i requisiti del materiale e la quantità stimata. Esamineremo la struttura del pezzo, le tolleranze e il volume per valutare se il MIM del titanio è adatto al tuo progetto.
