MIM, CIM 및 분말 야금 부품을 위한 실용 가이드

소결은 소재를 완전히 녹이지 않고 분말 입자들을 서로 결합하는 고온 제조 공정입니다. 소결은 금속 사출 성형, 세라믹 사출 성형 및 분말 야금에서 널리 사용되며, 취약한 분말 기반 부품을 강하고 치밀하며 기능적인 부품으로 변환합니다.

간단히 말해 소결은 분말 성형 부품에 최종 강도, 밀도, 치수 안정성 및 소재 성능을 부여합니다.

소결 전에는 압축 성형 또는 사출 성형된 분말 부품이 이미 필요한 형상을 갖추고 있을 수 있습니다. 그러나 여전히 다공성이고 약하며 실제 사용에 적합하지 않습니다. 소결 중에는 제어된 로 환경에서 부품을 가열합니다. 분말 입자들이 서로 결합하고, 기공이 수축하며, 밀도가 증가하고, 부품은 훨씬 강해집니다.

맞춤형 MIM, CIM 및 분말 야금 부품에서 소결은 가장 중요한 생산 단계 중 하나입니다. 소결은 최종 치수, 수축률, 기계적 강도, 경도, 기공률, 표면 상태 및 배치 일관성에 직접적인 영향을 미칩니다.

이 가이드는 소결이 무엇인지, 소결 공정이 어떻게 작동하는지, MIM 및 CIM 생산에서 소결이 중요한 이유, 그리고 맞춤형 소결 부품을 설계할 때 엔지니어가 고려해야 할 사항을 설명합니다.

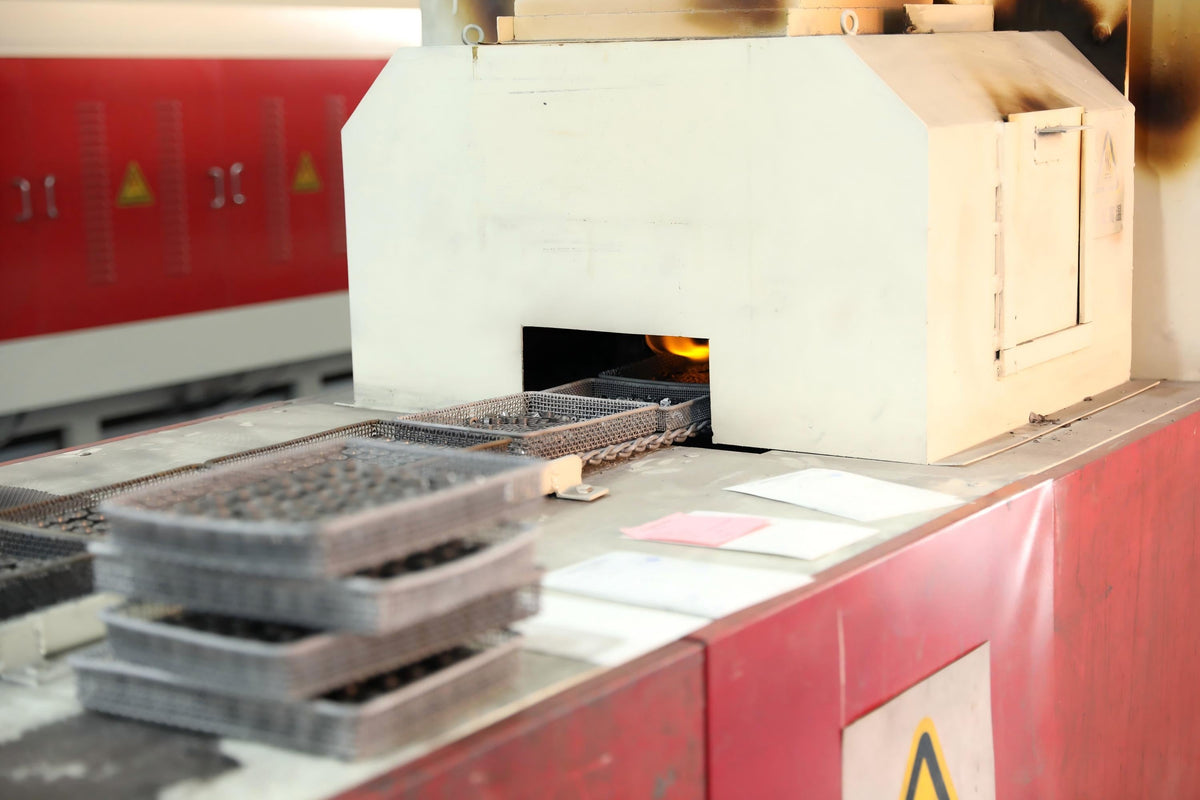

소결이란 무엇인가

소결은 분말 소재를 녹는점보다 낮은 온도로 가열하여 분말 입자들이 서로 결합하도록 하는 공정입니다.

소재는 일반적으로 완전히 액체로 녹지 않습니다. 대신 원자들이 분말 입자 사이의 접촉점을 가로질러 이동합니다. 이러한 접촉점은 더 강해지고, 기공은 작아지며, 부품은 더 치밀해집니다.

소결은 일반적으로 다음과 같은 분야에 사용됩니다:

• 금속 사출 성형 부품

• 세라믹 사출 성형 부품

• 분말 야금 부품

• 소결 금속 필터

• 텅스텐 및 몰리브덴 부품

• 초경 공구 및 내마모 부품

• 고급 세라믹 부품

• 다공성 금속 부품

이 공정은 주조, 단조 또는 고체 봉재에서 절삭 가공하기 어렵거나 비용이 많이 드는 소재에 특히 유용합니다. 또한 제조업체가 우수한 반복 정밀도로 복잡한 소형 부품을 생산할 수 있게 합니다.

소결 공정은 어떻게 작동하는가

소결 공정은 외부에서 보면 간단해 보일 수 있습니다. 부품이 로에 들어가 가열 사이클을 거친 뒤 더 강해져서 나옵니다. 그러나 부품 내부에서는 입자 수준에서 몇 가지 중요한 변화가 일어납니다.

입자 결합

소결 초기에는 분말 입자들이 여러 작은 접촉점에서 서로 맞닿아 있습니다. 온도가 상승하면 원자들이 이러한 접촉 영역을 가로질러 이동하기 시작합니다. 이로 인해 입자 사이에 더 강한 결합이 형성됩니다.

목 형성

결합이 계속되면서 인접한 입자 사이에 작은 "목"이 형성됩니다. 이 목은 소결 사이클 동안 성장하여 부품의 강도 향상에 도움을 줍니다.

이는 루즈 파우더 컴팩트와 소결 부품의 주요 차이점 중 하나입니다. 입자들이 더 이상 단순히 서로 눌려 있는 상태가 아닙니다. 입자들은 고체 결합으로 연결됩니다.

치밀화

소결 중에는 부품 내부의 기공이 작아집니다. 많은 응용 분야에서 밀도가 높을수록 강도, 경도, 내식성 및 피로 성능이 향상됩니다.

그러나 모든 소결 부품이 완전한 치밀도를 필요로 하는 것은 아닙니다. 필터, 베어링 또는 유체 제어 부품과 같이 제어된 다공성을 갖도록 의도적으로 제조되는 부품도 있습니다.

수축

소결 부품은 일반적으로 공정 중에 수축합니다. 이는 정상적이며 예상되는 현상입니다. MIM 및 CIM에서는 성형된 그린 전 단계 성형체가 최종 부품보다 의도적으로 크기 때문에 수축이 특히 중요합니다.

금형, 원료 조성물, 디바인딩, 퍼니스 프로파일 및 지지 방식은 모두 최종 수축에 영향을 줍니다. 안정적인 치수를 위해서는 우수한 소결 제어가 필요합니다.

결정립 성장

온도가 너무 높거나 유지 시간이 너무 길면 결정립 성장이 과도해질 수 있습니다. 이는 강도, 인성 및 치수 안정성에 영향을 줄 수 있습니다. 고성능 부품의 경우 소결 사이클을 세심하게 제어해야 합니다.

소결과 용융 비교

소결은 용융과 다릅니다.

용융에서는 재료가 액체가 될 때까지 가열합니다. 소결에서는 재료를 녹는점 이하로 가열하므로 분말 입자가 서로 결합하면서도 부품은 일반적으로 전체 형상을 유지합니다.

이 차이는 텅스텐, 몰리브덴, 텅스텐 카바이드, 알루미나, 지르코니아 및 기타 첨단 세라믹과 같이 녹는점이 높은 재료에서 중요합니다. 이러한 재료를 완전히 녹이는 대신 분말 기반 성형과 소결을 사용하여 치밀하고 고성능인 부품을 제조할 수 있습니다.

MIM 및 CIM 부품에서 소결은 미세한 금속 또는 세라믹 분말로 복잡한 형상을 제조할 수 있게 합니다. 성형 부품은 소결 전에는 확대된 상태이며, 퍼니스 사이클 동안 최종 치수를 향해 수축합니다.

금속 사출 성형에서 소결이 중요한 이유

금속 사출 성형에서 소결은 디바인딩된 브라운 전 단계 성형체를 최종 금속 부품으로 전환하는 단계입니다.

MIM 공정은 일반적으로 네 가지 주요 단계로 구성됩니다:

1. 원료 조성물 준비

2. 사출 성형

3. 디바인딩

4. 소결

사출 성형 후 그린 전 단계 성형체에는 금속 분말과 바인더가 포함되어 있습니다. 디바인딩 후에는 바인더 대부분이 제거되지만, 브라운 전 단계 성형체는 여전히 취약하고 다공성입니다.

소결 중에는 브라운 전 단계 성형체를 제어된 분위기에서 가열합니다. 금속 입자는 확산에 의해 결합하고, 기공은 감소하며, 밀도는 증가하고, 부품은 최종 크기로 수축합니다.

이 수축은 예상되는 현상이며 금형 설계 시 반드시 고려해야 합니다. MIM 금형은 최종 금속 치수를 직접 만들지 않습니다. 디바인딩과 소결 과정에서 예측 가능하게 수축해야 하는 확대된 브라운 전 단계 성형체를 만듭니다.

따라서 소결 관리는 치수 정확도, 밀도, 강도, 경도, 표면 품질 및 생산 안정성과 밀접하게 관련됩니다.

맞춤형 MIM 부품에서 소결은 단순히 로에서 진행하는 공정이 아닙니다. 재료 선택과 금형 설계부터 탈지, 지지, 검사 및 최종 품질 승인에 이르기까지 전체 엔지니어링 관리의 일부입니다.

세라믹 사출 성형에서의 소결

소결은 세라믹 사출 성형에서도 매우 중요합니다.

CIM에서는 세라믹 분말을 바인더와 혼합한 후 복잡한 형상으로 성형합니다. 탈지 후 세라믹 브라운 파트를 고온에서 소결합니다. 세라믹 입자가 서로 결합하고 기공이 감소하면서 부품은 단단하고 치밀하며 내마모성이 높아집니다.

일반적인 CIM 재료로는 알루미나, 지르코니아, 질화규소 및 기타 기술 세라믹이 있습니다. 이러한 재료는 높은 경도, 전기 절연성, 내식성, 내마모성 또는 고온 안정성이 필요한 부품에 자주 사용됩니다.

CIM 소결은 세라믹 부품이 수축, 균열 및 변형에 민감할 수 있으므로 세심한 관리가 필요합니다. 최종 부품의 정확도를 위해 균일한 가열, 적절한 지지 및 안정적인 분말 품질이 중요합니다.

일반적인 소결 유형

소결에는 여러 유형이 있습니다. 적합한 방법은 재료, 요구 밀도, 부품 설계, 목표 비용 및 최종 용도에 따라 달라집니다.

고상 소결

고상 소결은 주재료의 녹는점 이하에서 진행됩니다. 주요 액상은 형성되지 않습니다. 입자 결합과 치밀화는 주로 확산을 통해 이루어집니다.

이 방법은 다양한 금속과 세라믹에 널리 사용됩니다.

액상 소결

액상 소결에서는 공정 중 소량의 액상이 형성됩니다. 이 액상이 입자의 재배열을 돕고 치밀화를 향상합니다.

이 방법은 초경합금, 텅스텐 중합금 및 일부 특수 분말 야금 재료에 일반적으로 사용됩니다.

무압 소결

무압 소결은 외부 기계적 압력을 가하지 않고 로에서 수행됩니다. 배치 생산과 다양한 부품 형상에 적합하므로 널리 사용됩니다.

열간 등방압 가압

열간 등방압 가압(HIP)은 고온과 고압을 사용하여 내부 기공을 줄이고 밀도를 향상합니다. 피로 강도, 내압성 또는 구조적 신뢰성이 더 높은 고성능 부품에 자주 사용됩니다.

HIP는 일반적인 로 소결보다 비용이 더 많이 드는 경우가 많으므로 성능 요구 사항에 따라 선택됩니다.

스파크 플라즈마 소결

스파크 플라즈마 소결(SPS)은 전류와 압력을 사용하여 분말 재료를 빠르게 가열하고 치밀화합니다. 연구, 첨단 소재 및 특수 용도에 자주 사용됩니다.

표준 MIM 생산에서 가장 일반적인 방법은 아니지만, 첨단 분말 가공에서는 중요합니다.

소결 부품에 사용되는 일반적인 재료

많은 금속과 세라믹은 소결로 가공할 수 있습니다. 재료 선택은 강도, 내식성, 경도, 자기적 성능, 내마모성, 내열성 및 비용에 따라 달라집니다.

스테인리스강

스테인리스강은 MIM 부품에 가장 일반적으로 사용되는 재료 중 하나입니다. 일반적인 등급으로는 316L, 17-4PH, 304, 420 및 440C가 있습니다. 스테인리스강 MIM 부품은 의료 기기, 공구, 잠금장치, 소비자 전자제품, 산업 부품 및 정밀 기계 조립체에 사용됩니다.

저합금강

저합금강은 강도, 내마모성 및 비용 관리가 중요한 경우에 사용됩니다. 소결 후 열처리를 통해 경도와 기계적 성능을 향상할 수 있습니다.

텅스텐 및 중합금

텅스텐과 텅스텐 중합금은 녹는점이 높아 기존 용융 방식으로 가공하기 어렵습니다. 이러한 재료에는 분말 야금과 소결이 일반적으로 사용됩니다.

이러한 부품은 평형추, 방사선 차폐 부품, 진동 감쇠 부품 및 고밀도 부품에 사용됩니다.

티타늄

티타늄 소결 부품은 낮은 중량, 강도 및 내식성이 중요한 경우에 사용됩니다. 티타늄은 산소와 오염에 민감하므로 소결 중 분위기를 세심하게 제어해야 합니다.

첨단 세라믹

알루미나, 지르코니아, 질화규소 및 기타 세라믹은 높은 경도, 내마모성, 전기 절연성 및 화학적 안정성을 얻기 위해 소결되는 경우가 많습니다.

세라믹 소결 부품은 의료, 전자, 광학, 유체 제어 및 산업 분야에 사용됩니다.

일반적인 소결 결함

소결 결함은 부품의 강도, 외관, 치수 및 신뢰성에 영향을 줄 수 있습니다. 이러한 결함을 이해하면 엔지니어가 설계와 생산 안정성을 개선하는 데 도움이 됩니다.

뒤틀림

뒤틀림은 소결 중 부품이 변형될 때 발생합니다. 불균일한 수축, 부적절한 지지, 균일하지 않은 벽 두께, 중력 또는 부적합한 소성로 프로파일이 원인일 수 있습니다.

얇은 벽, 길게 지지되지 않는 구간 및 비대칭 형상은 뒤틀림이 발생할 가능성이 더 높습니다.

균열

탈지, 가열, 냉각 또는 소결 중에 균열이 발생할 수 있습니다. 원인으로는 잔류 바인더, 빠른 가열, 내부 응력, 급격한 형상 변화 또는 불균일한 재료 분포 등이 있습니다.

균열 위험을 줄이려면 우수한 설계와 탈지 공정 관리가 중요합니다.

기공

많은 소결 부품에서는 어느 정도의 기공이 정상입니다. 그러나 과도한 기공은 강도, 경도, 내식성 및 기밀성을 저하시킬 수 있습니다.

특히 구조용 또는 밀봉 용도의 경우 밀도 요구 사항을 초기에 논의해야 합니다.

블리스터링

가스가 부품 내부에 갇혀 제대로 빠져나가지 못하면 블리스터링이 발생할 수 있습니다. 이는 바인더 제거, 가열 속도, 피드스톡 품질 또는 부품 형상과 관련될 수 있습니다.

산화

가마 분위기가 재료에 적합하지 않으면 산화가 발생할 수 있습니다. 스테인리스강, 티타늄 및 기타 민감한 재료의 경우 분위기 제어가 매우 중요합니다.

소결 부품 설계 고려 사항

소결 부품은 CNC 가공 부품, 주조 부품 및 단조 부품과 다릅니다. 설계 시 수축, 지지, 벽 두께, 분말 흐름 및 후처리를 고려해야 합니다.

균일한 벽 두께

균일한 벽 두께는 불균일한 수축과 뒤틀림을 줄이는 데 도움이 됩니다. 벽 두께가 크게 변하면 소결 중 응력과 밀도 차이가 발생할 수 있습니다.

날카로운 모서리 피하기

날카로운 내부 모서리는 응력 집중과 균열 위험을 높일 수 있습니다. 적절한 라운드를 추가하면 강도와 제조성을 개선할 수 있습니다.

수축을 조기에 고려하기

MIM 및 CIM 부품은 금형 제작 단계부터 수축을 고려해야 합니다. 금형 캐비티는 최종 부품보다 큽니다. 수축률은 재료, 피드스톡, 부품 형상 및 소결 조건에 따라 달라집니다.

소결 중 지원

일부 부품은 소결 중 세라믹 세터, 지지대 또는 특수 지그가 필요합니다. 특히 얇고 긴 부품이나 비대칭 부품에서 중요합니다.

소결 부품을 선택해야 하는 경우

부품 설계, 재료 및 수량이 공정의 장점에 부합할 때 소결이 적합합니다.

다음과 같은 경우 소결 부품을 고려할 수 있습니다:

• 부품 크기가 소형 또는 중형임

• 형상이 복잡함

• 재료의 가공이 어려움

• 대량 생산이 필요함

• 재료 활용도가 중요함

• 부품에 높은 경도 또는 내마모성이 필요함

• 가공으로 제작하기 어려운 미세한 디테일이 부품에 있음

• 금형 승인 후에도 프로젝트에 안정적인 반복성이 필요함

단순한 소량 부품의 경우 CNC 가공이 더 빠르고 경제적일 수 있습니다. 복잡한 형상의 대량 금속 또는 세라믹 부품에는 MIM 또는 CIM이 효과적인 선택이 될 수 있습니다.

맞춤형 소결 부품 제조

MIM 공급업체는 MIM 부품, CIM 부품 및 분말 야금 부품의 맞춤형 제조를 지원합니다. 고객의 도면, 재료 옵션, 공차, 수축 위험, 표면 처리 요구 사항 및 검사 방법 검토를 지원합니다.

맞춤형 소결 부품의 경우 초기 기술 검토가 중요합니다. 작은 설계 변경만으로도 금형 제작 위험을 줄이고, 소결 안정성을 높이거나, 생산 비용을 낮출 수 있습니다.

다음에 사용되는 부품을 지원할 수 있습니다:

• 의료 기기

• 소비자 전자제품

• 자동차 부품

• 산업 장비

• 광학 및 정밀 기기

• 유체 제어 부품

• 잠금장치 및 하드웨어 부품

• 내마모성 부품

• 소형 구조용 금속 부품

• 고급 세라믹 부품

프로젝트에 따라 CNC 가공, 연삭, 열처리, 연마, 부동태화, 도금, 코팅 및 품질 검사와 같은 2차 공정도 지원할 수 있습니다.

소결 부품 견적에 필요한 정보

정확한 견적을 위해 가능한 경우 다음 정보를 제공해 주세요.

• 공차가 기재된 2D 도면

• STEP, STP, IGS, X_T 또는 유사한 형식의 3D 모델

• 재료 등급

• 시제품 및 양산 수량

• 표면 처리 요구 사항

• 열처리 요구 사항

• 중요 치수

• 검사 요구 사항

• 적용 분야 또는 사용 환경

• 경도, 밀도, 내식성 또는 기밀성과 같은 특수 요구 사항

MIM, CIM, 분말 야금 또는 CNC 가공 중 어떤 방법이 부품에 더 적합한지 확실하지 않다면 당사 엔지니어링 팀에서 도면을 검토하고 적합한 제조 방법을 제안해 드릴 수 있습니다.

자주 묻는 질문

소결이란 무엇인가요?

소결은 분말 재료를 녹는점 이하로 가열하여 입자를 서로 결합시키는 공정입니다. 이를 통해 부품의 강도, 밀도 및 안정성이 향상됩니다.

소결은 용융과 같은 것인가요?

아니요. 용융은 재료를 액체로 변화시킵니다. 소결은 주재료를 완전히 녹이지 않고 분말 입자를 서로 결합합니다. 이를 통해 부품이 소결로 공정 중 형상을 유지할 수 있습니다.

MIM 부품은 소결 중에 왜 수축하나요?

MIM 부품은 소결 중 기공이 줄어들고 금속 입자가 서로 가까워지기 때문에 수축합니다. 이러한 수축은 예상되는 현상이며 금형 설계 시 계산해야 합니다.

어떤 재료를 소결할 수 있나요?

스테인리스강, 저합금강, 텅스텐 합금, 티타늄, 알루미나, 지르코니아, 질화규소 및 기타 분말 재료를 비롯한 다양한 금속과 세라믹을 소결할 수 있습니다.

소결 부품은 소결 후 기계 가공이 가능한가요?

예. 일부 소결 부품은 소결 후 기계 가공, 연삭, 탭 가공, 연마, 도금, 열처리 또는 코팅이 가능합니다. 2차 가공은 재료, 공차 및 최종 적용 분야에 따라 달라집니다.

결론

소결은 금속 사출 성형, 세라믹 사출 성형 및 분말 야금에서 핵심 공정입니다. 분말 입자를 서로 결합하고 기공을 줄이며 밀도를 높여 부품에 최종 강도와 성능을 부여합니다.

맞춤형 소결 부품의 경우 소결 제어는 수축, 치수 정확도, 기계적 특성, 표면 품질 및 생산 일관성에 영향을 줍니다. 우수한 설계는 초기 단계부터 재료 선택, 벽 두께, 수축, 지지 방식, 공차 및 후가공을 고려해야 합니다.

맞춤형 MIM, CIM 또는 분말 야금 부품이 필요하시면 2D 도면, 3D 파일, 재료 요구 사항, 수량 및 적용 분야 세부 정보를 보내 주세요. 당사 팀에서 프로젝트를 검토하고 적합한 제조 솔루션을 추천해 드릴 수 있습니다.
